Laserový popisovací systém i104

  • Laserový popisovací systém i104

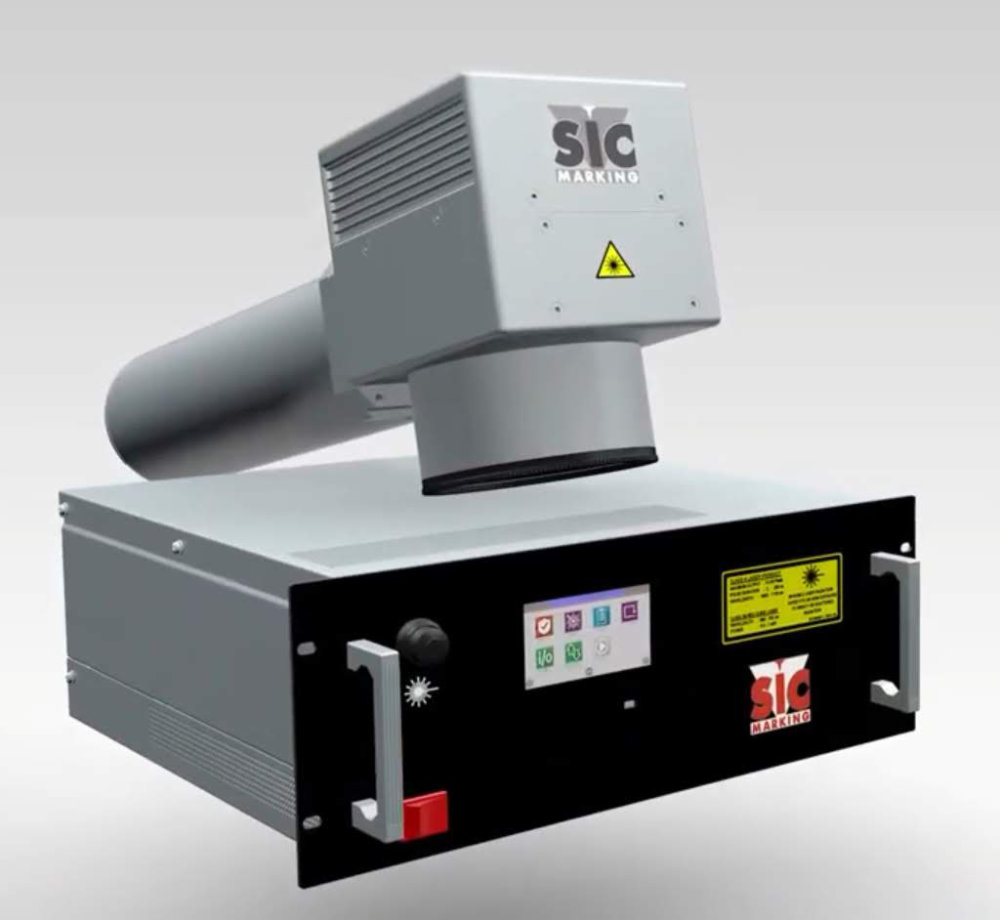

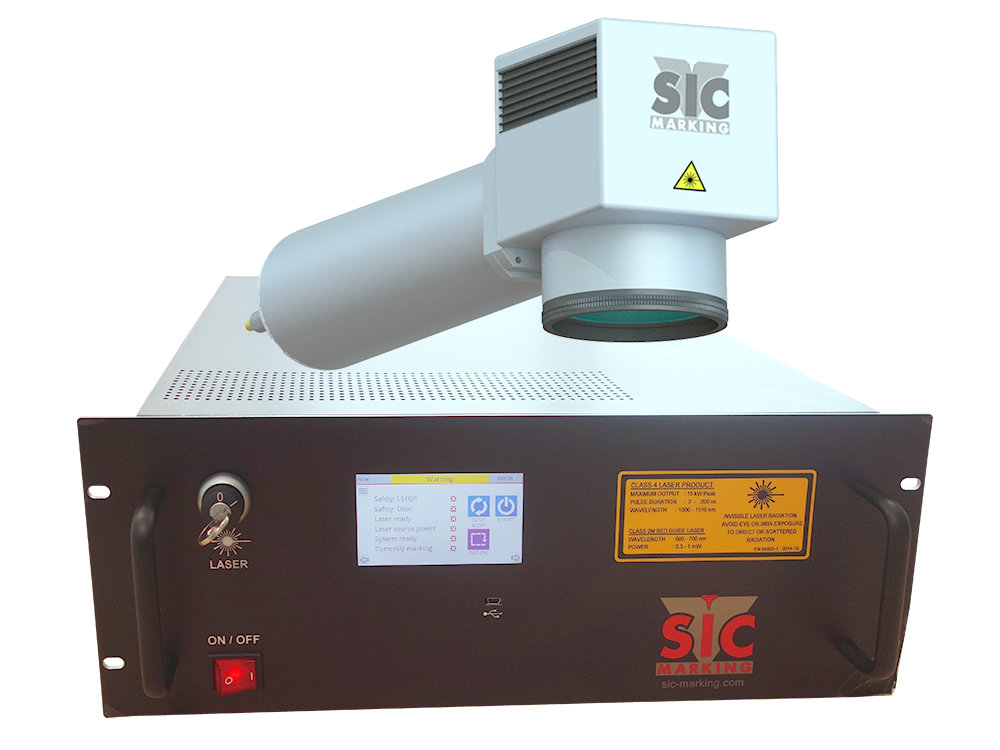

  • laserová hlava a riadiaca jednotka

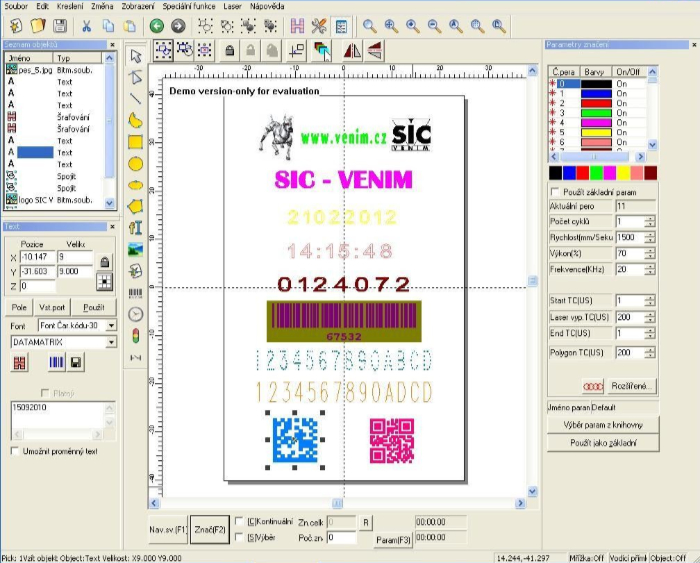

  • software

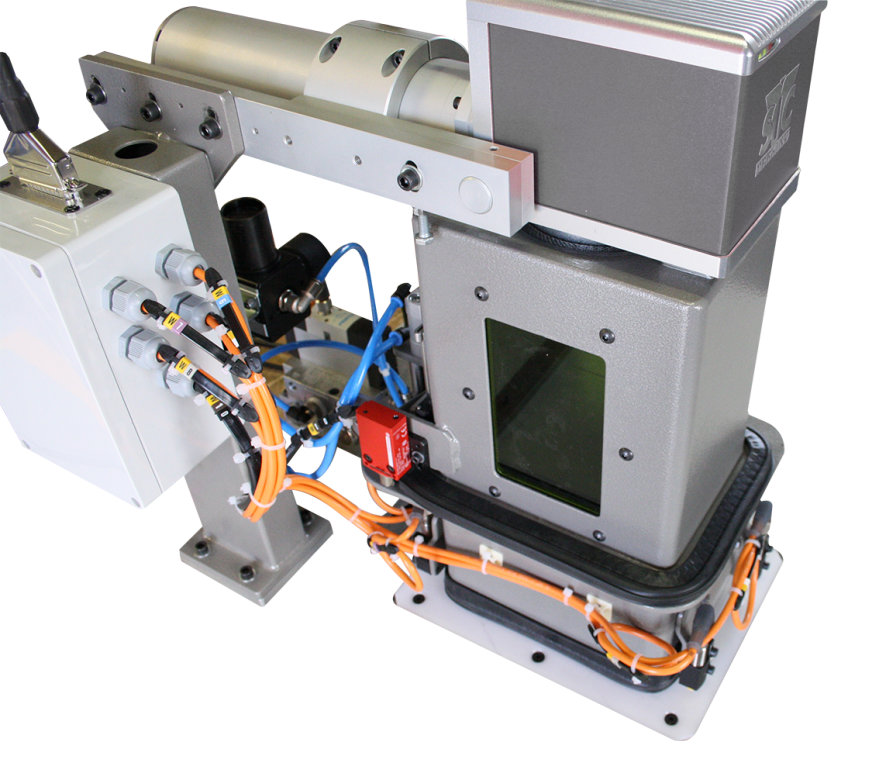

  • laser aplikácia
  • laser aplikácia

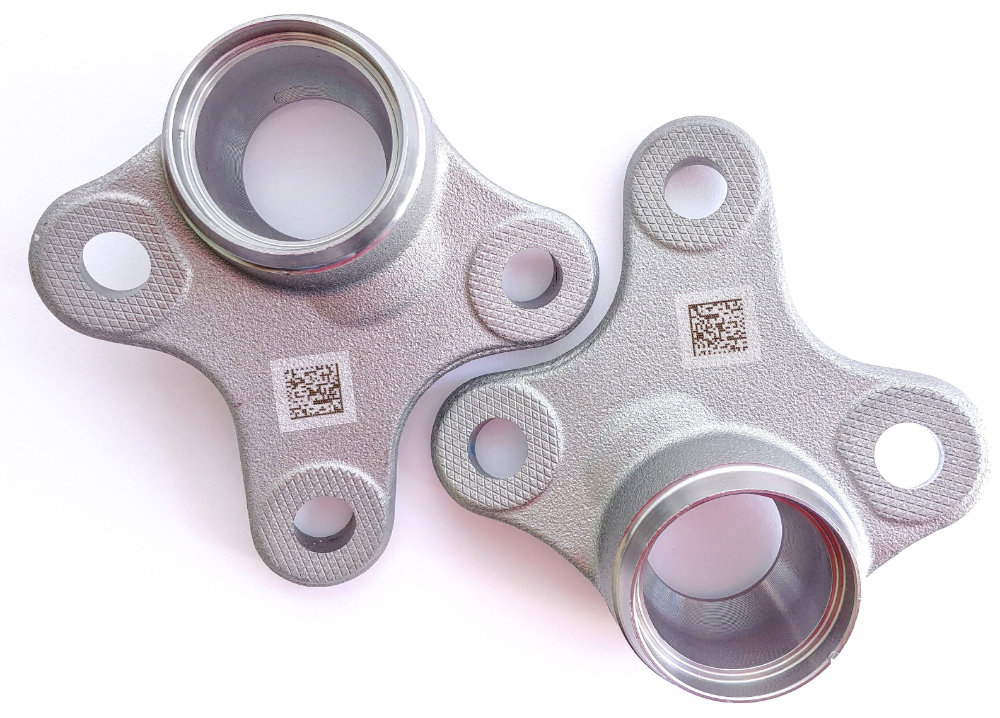

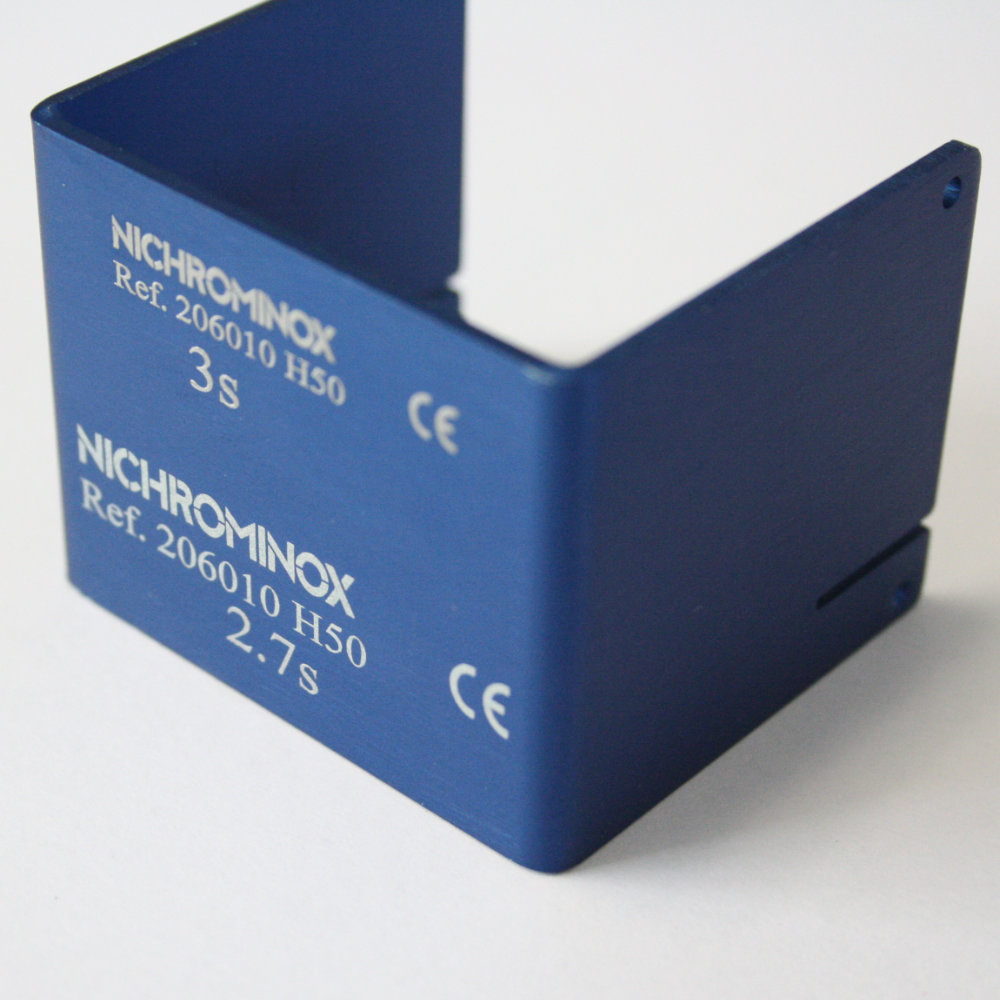

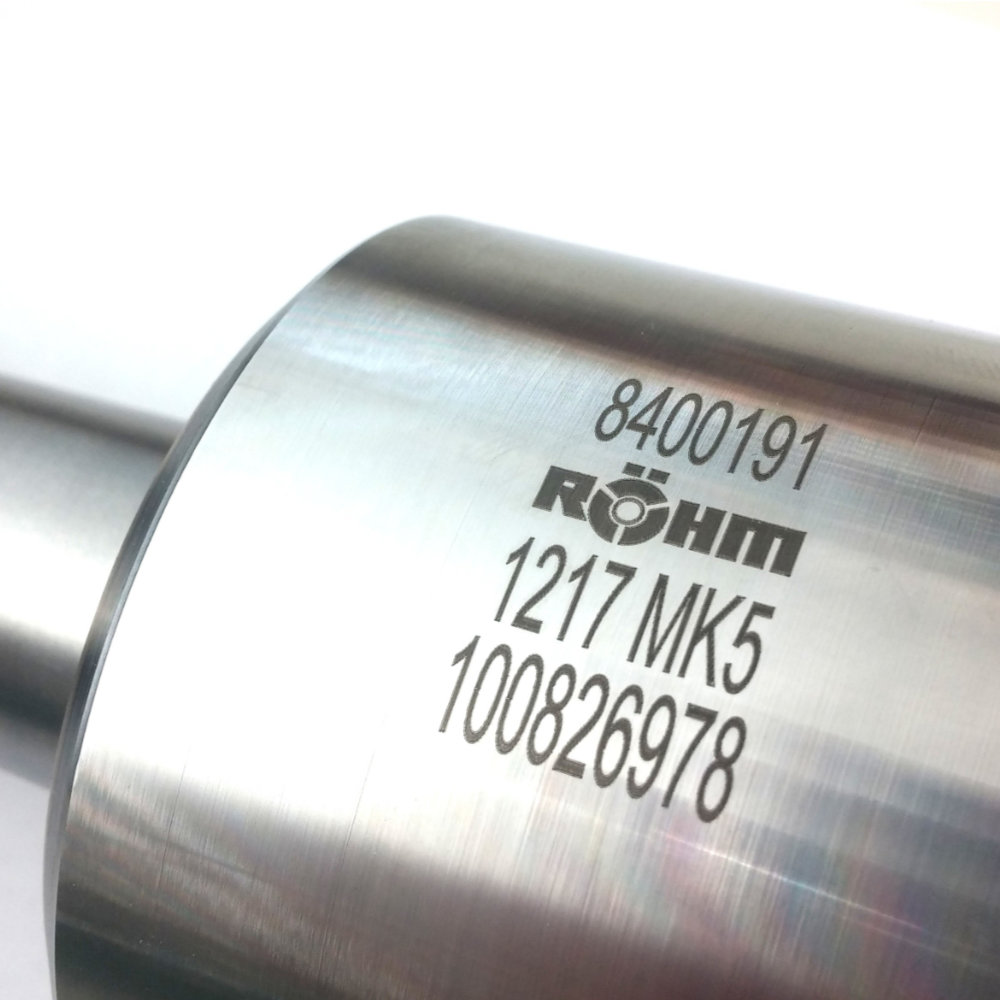

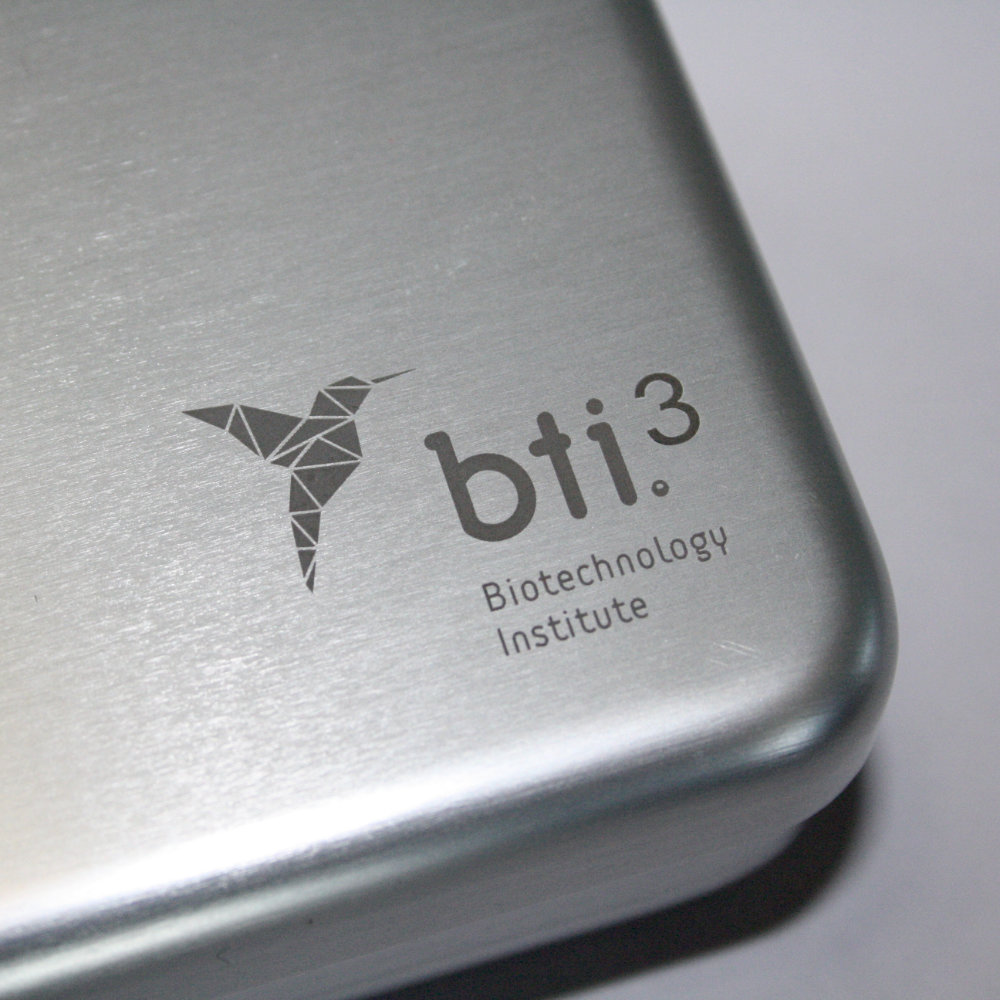

  • laser vzorka
  • laser vzorka
  • laser vzorka
  • laser vzorka
na objednávku
Integračný laser i104lg v prevedení s malou galvanometrickou hlavou určenou na zabudovanie do linky využíva najmodernejšiu technológiu vláknového laseru.
Výrobca:
Obj. čislo:
i104

Laserový popisovací systém i104

Integračný laserový popisovací systém i104 firmy SIC Marking je navrhnutý na zvýšenie produktivity značenia a sledovania dielov vo výrobných linkách. Je vybavený osvedčenou technológiou - vláknový laser dopovaným Ytterbiom.

Systém je určený na popisovanie vo vysokom takte v akomkoľvek priemyselnom prostredí. Produkuje kvalitné značky na širokom rozsahu materiálov - oceľ, nerez, hliník, titán, plasty ... Laser presne vyznačí texty, logá vo vysokom rozlíšení, ale aj 1D, 2D a Datamatrix kódy.

Kompaktné rozmery laserovej hlavy umožňujú ľahkú integráciu do výrobnej linky alebo robotického pracoviska. Navyše, v autonómnom režime môže byť laser jednoducho riadený z PLC prostredníctvom moderných rozhraní Profibus, Profinet, Ethernet / IP, RS232, I/O.

  • Bezpečnostná trieda 4 podľa EN60825-1
  • MTBF stredná doba medzi poruchami > 100 000 hodín
  • Pomocný červený laser na vysvietenie značky na materiáli
  • Chladenie riadiacej jednotky vzduchom

Konfigurácie laserového zdroja:

  • EASY 20-30W - vhodný na všetky materiály, vynikajúci pomer výkon / cena
  • LG 50W - vysoký výkon, vhodný na hlboké alebo rýchle značenie
  • HD 20W - vysoký kontrast na hliníku a plaste, krátky čas značenia

Varianty ovládania

  • i104-PC - programovanie súborov aj ovládanie značenia z PC pomocou softvéru SIC-LASER PC
  • i104 - programovanie súborov na PC pomocou softvéru SIC-LASER ADVANCED, ovládanie značenia je možné z PLC (bez PC)

Parametre

Pre priemysel strojárstvo, automobilový, letecký, chemický, elektrotechnický
Na materiál kov, plast, guma, kartón a papier, farba
Značiace okno 60 x 60 mm, 100 x 100 mm, 170 x 170 mm, 210 x 210*mm, 300 x 300*mm (*kontaktujte nás)
Zdroj lasera Ytterbiom plnený vláknový laser
Vlnová dĺžka 1064 nm
Výkon 20W, 30W, 50W, 100*W (*kontaktujte nás)
Ovládanie značenia manuálne, z počítača, z PLC
Programovanie súborov v počítači
Hmotnosť5 kg

Video



Príslušenstvo

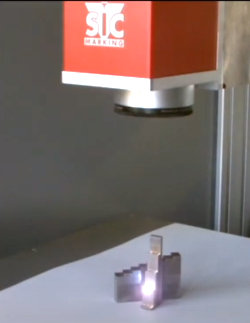

3D značenie
Šošovka s premenlivou ohniskovou vzdialenosťou. Umožňuje naraz označiť povrchy s výškovým rozdielom až 80 mm.
3D znacenie

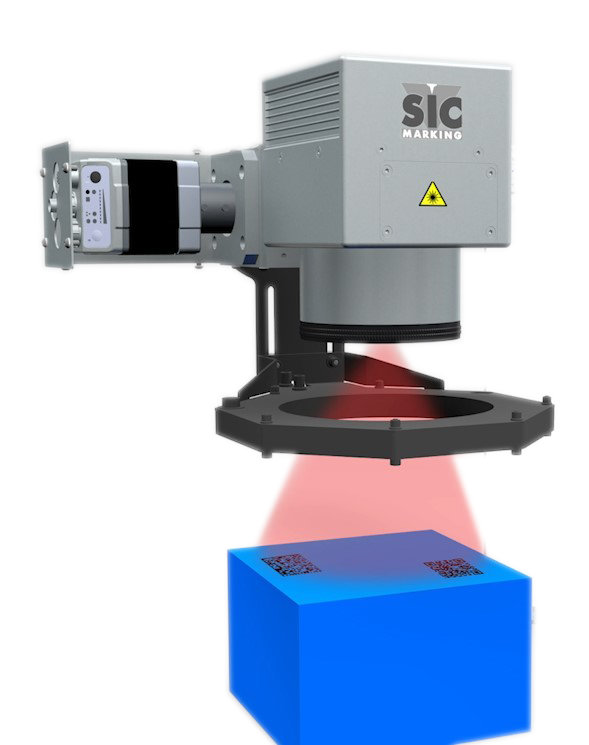

Integrované čítanie kódov
Zabudovaná kamera číta cez optiku lasera, čo umožňuje značenie a čítanie v jednej operácii.
Vision

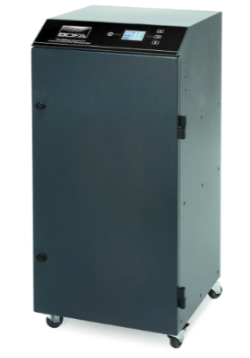

Odsávacia jednotka s filtráciou
Dodáme odsávanie s výkonom zodpovedajúcim Vašej aplikácii.
Odsávanie
Komunikačné rozhrania
Do riadiacej jednotky je možné doplniť karty pre Ethernet/IP, Profibus, Profinet.

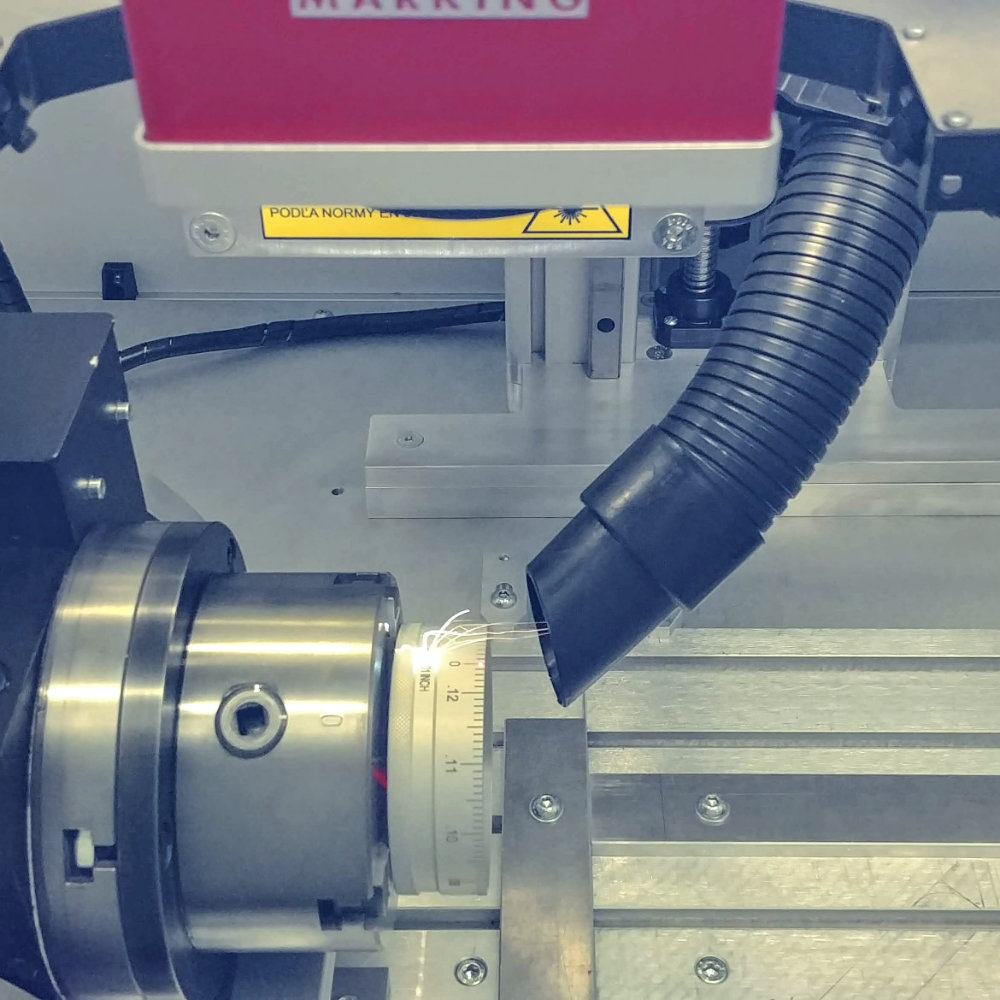

Otočná os D
Na značenie rotačných súčiastok po obvode.

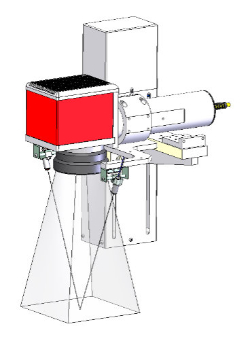

Lineárna os Z
Elektrická os ovládaná tlačítkami alebo programovateľná os.
Podávač štítkov
Pre automatické značenie dávky štítkov.
Ochranné okuliare
Ochrana zraku pre laserovým značením.
