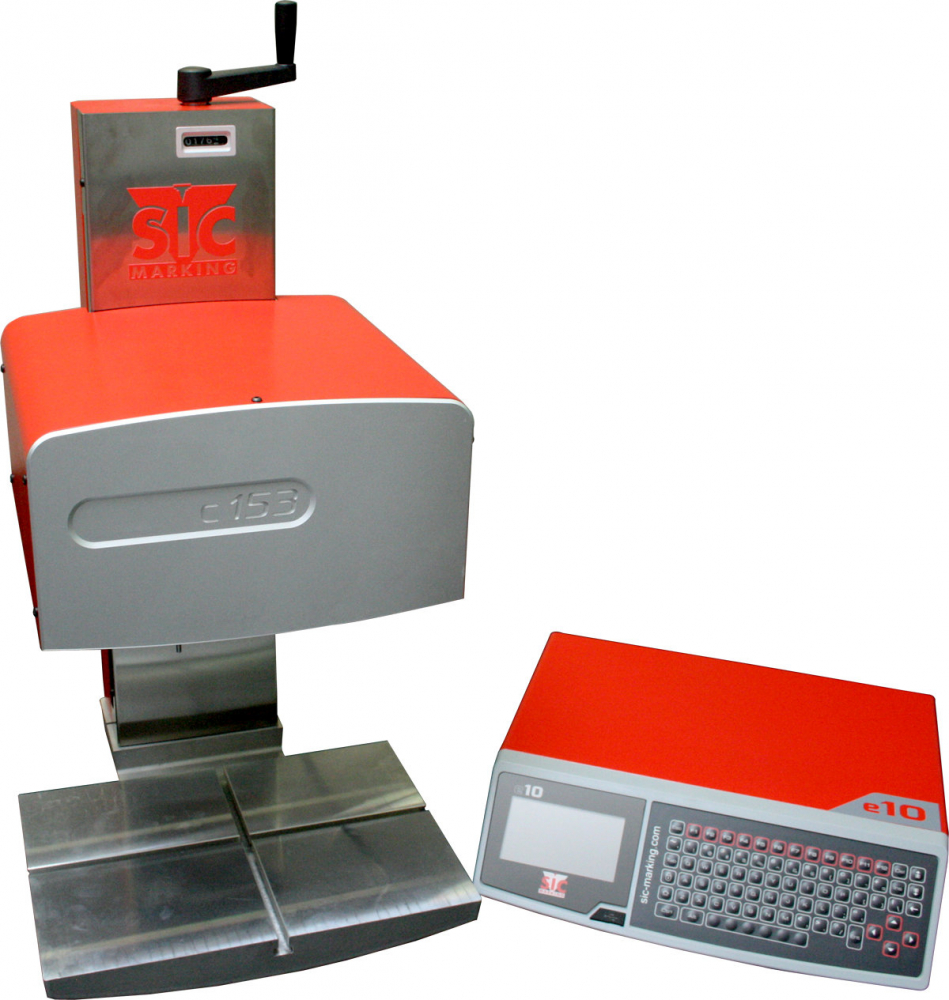

e10-c153 mikroúderový značiaci stroj
e10-c153 mikroúderový značiaci stroj

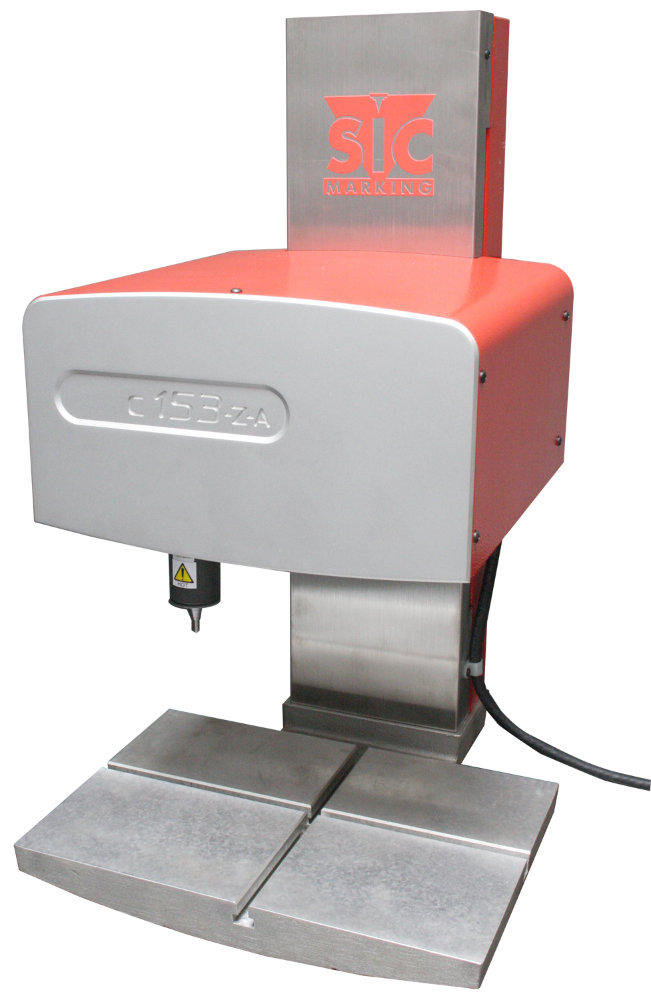

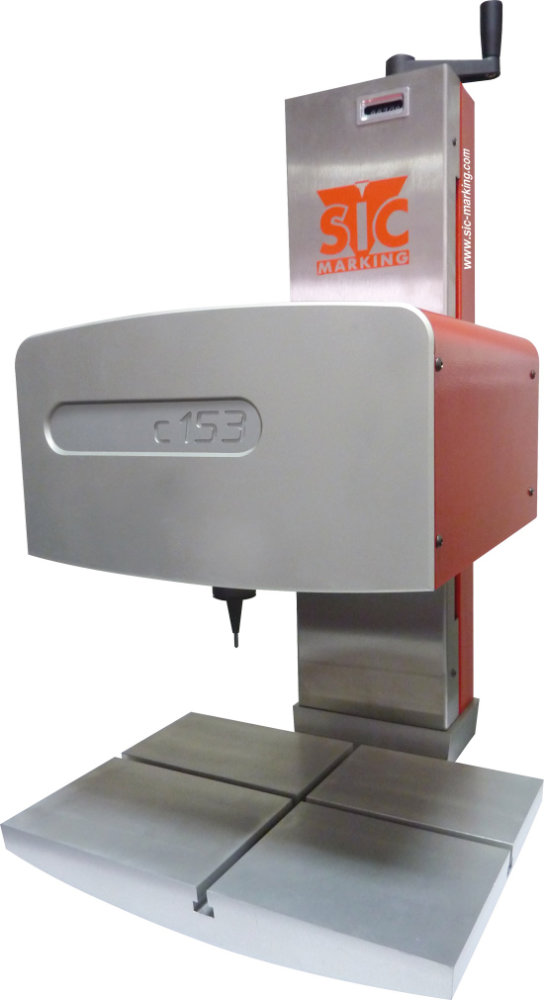

Stojanový mikroúderový značiaci stroj e10-c153 je vhodný na značenie na pracovnom stole v akomkoľvek priemyselnom prostredí. Je ideálny na označovanie malých a stredne veľkých dielov. Rýchlosť značenia, stála kvalita, presnosť a spoľahlivosť z neho robia vysoko efektívny značiaci stroj. Použitím jedinečnej technológie elektromagnetického značenia sa môže stroj prispôsobiť rôznym tvarom a povrchom, či už plochým, konkávnym, vypuklým, valcovým alebo drsným.

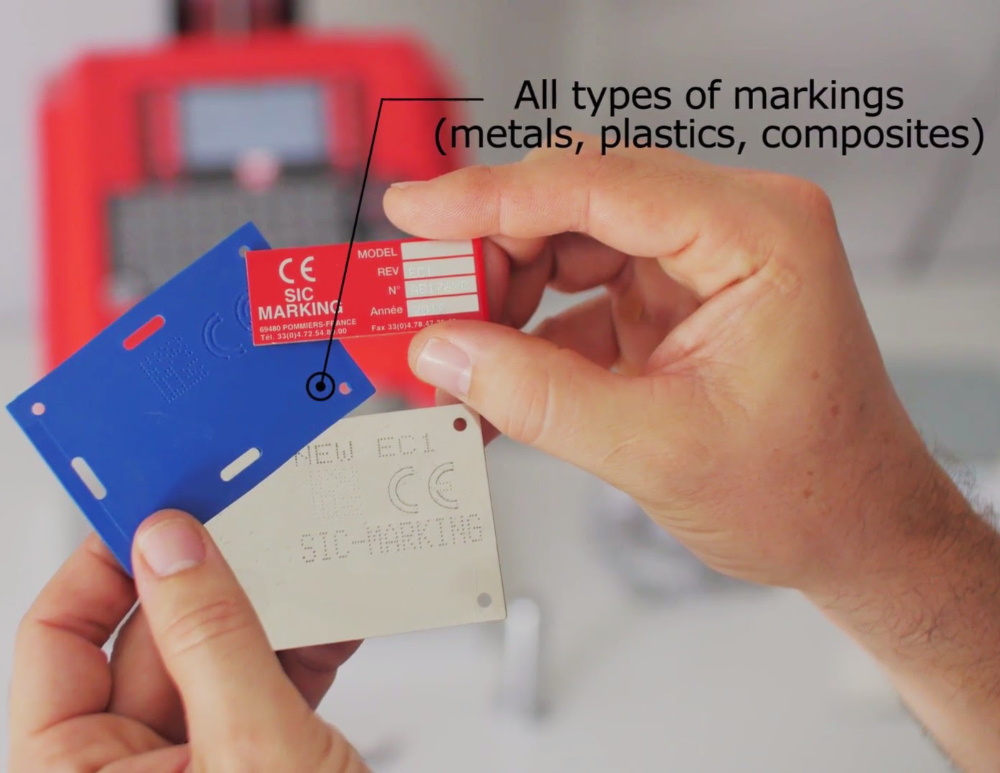

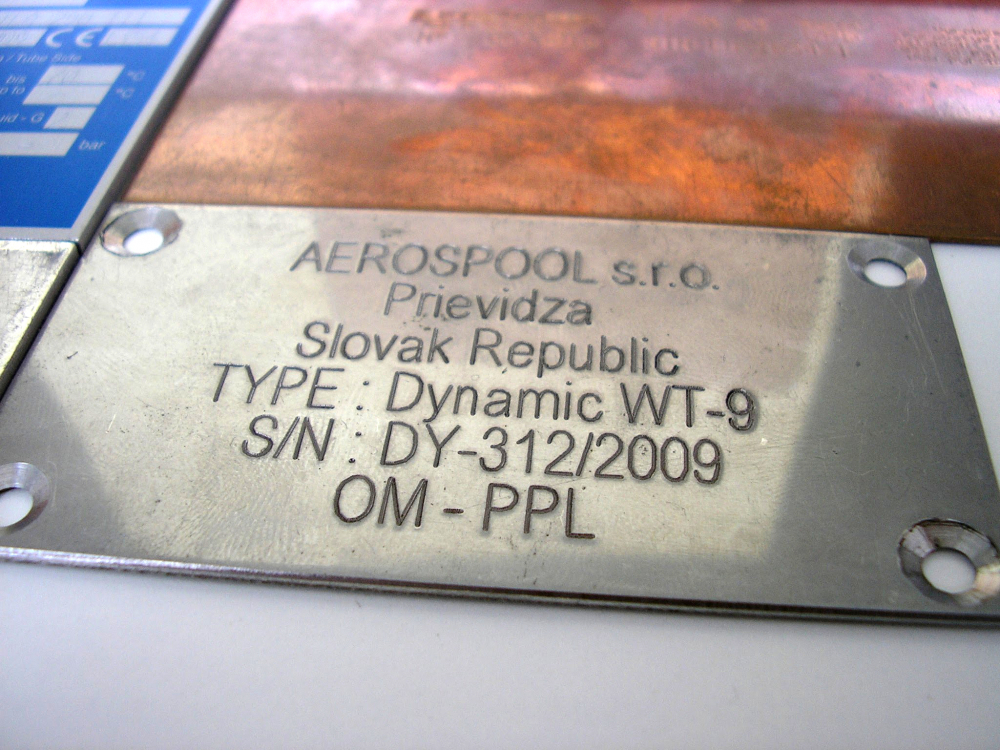

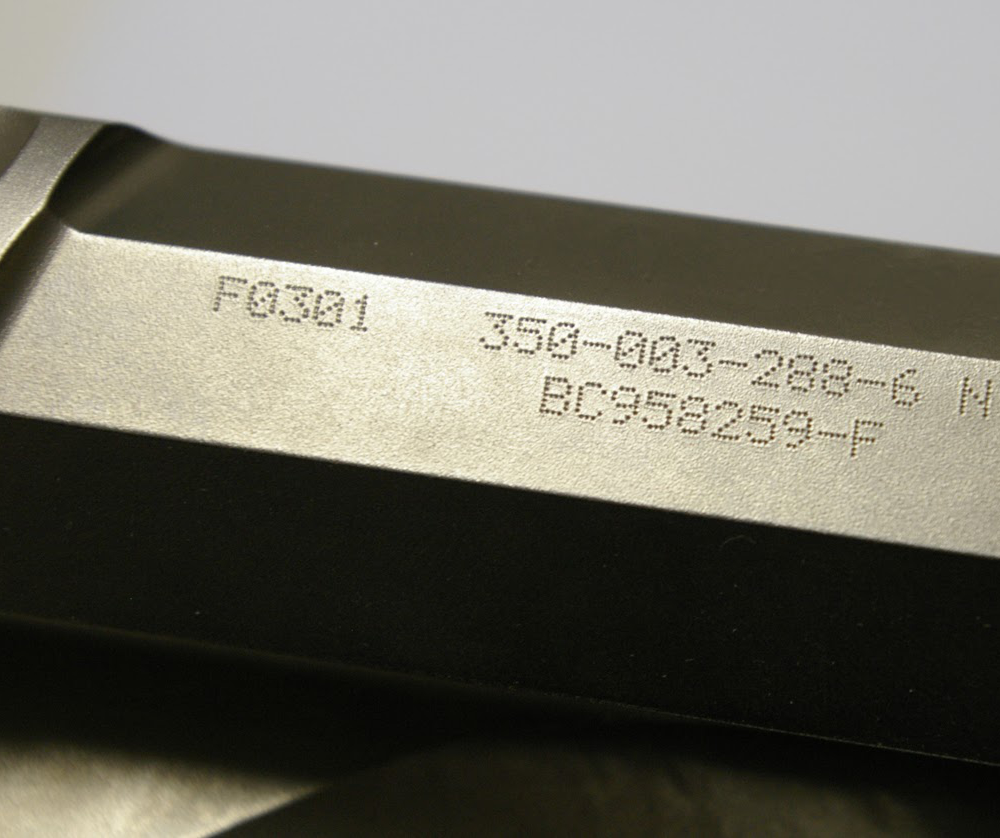

- dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
- vibrácie hrotu zabezpečuje elektromagnetická cievka, takže stroj nevyžaduje pripojenie tlakového vzduchu

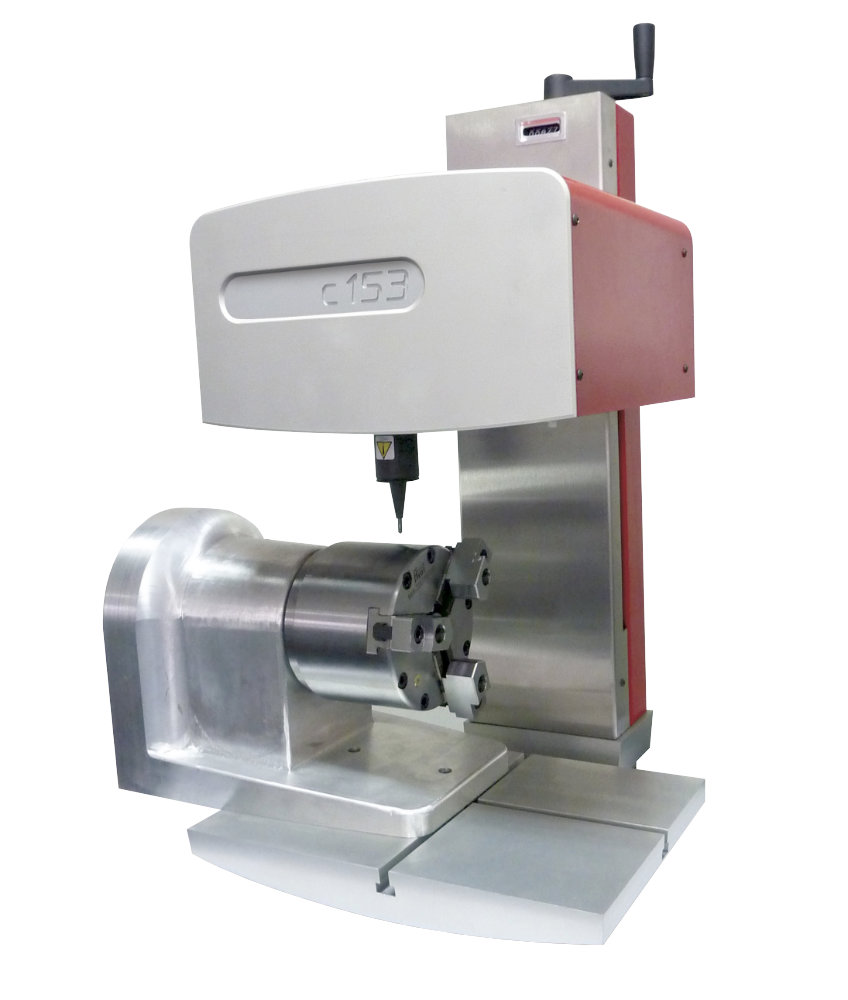

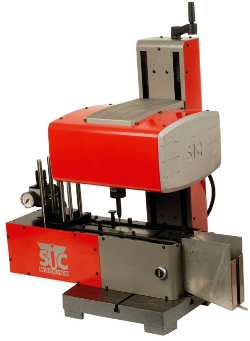

- môže sa kombinovať s voliteľným príslušenstvom (otočná os, držiak štítkov...)
- vyžaduje si malú údržbu a žiaden spotrebný materiál
- mechanika navrhnutá pre intenzívne použitie - označí až 3000 dielov za deň
- v stĺpe je zabudovaný ukazovateľ výšky
- LED osvetlenie pracovného priestoru
- presnosť značenia 0,02 mm
- spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.

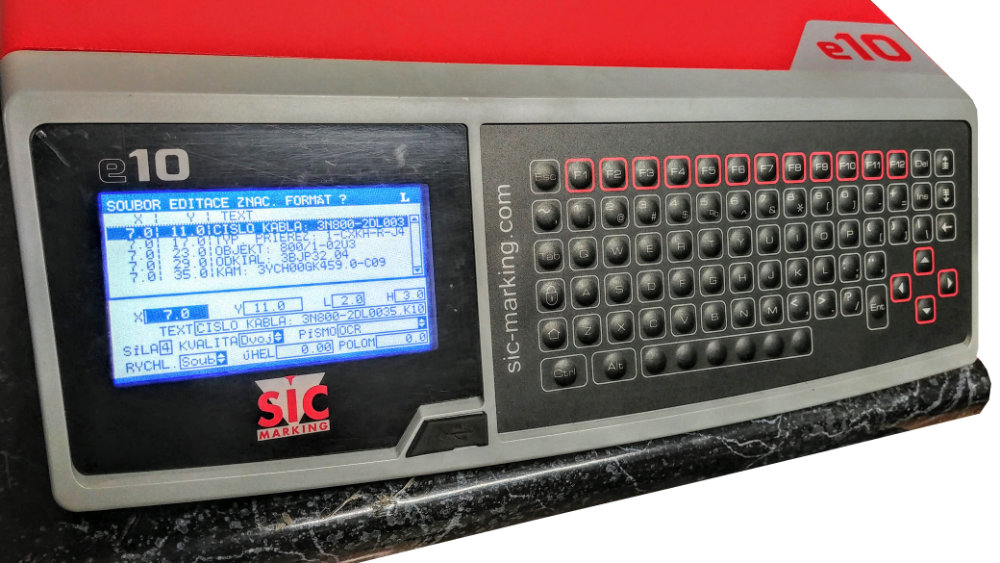

Externá riadiaca jednotka e10
e10 poskytuje priame a ľahko použiteľné rozhranie. Veľký grafický displej a membránou chránená QWERTY klávesnica ju predurčujú pre použitie v priemyselnom prostredí. Pretože riadiaca jednotka nemá žiadne otvory ani ventilátory, jej vnútorné elektrické komponenty sú dostatočne chránené.
Súbory značenia je možné synchronizovať s PC pomocou USB kľúča, alebo ich môžete vytvárať a upravovať priamo v riadiacej jednotke.
Režimy riadiacej jednotky:
- manuálne ovládanie
- ovládanie cez vstupy a výstupy - výber súboru, štart a stop značenia
- ovládanie cez komunikačné rozhrania - výber súboru, štart a stop značenia, vyplnenie premenných, kompletné ovládanie
Softvér e10
Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.
- pamäť na cca 2000 súborov

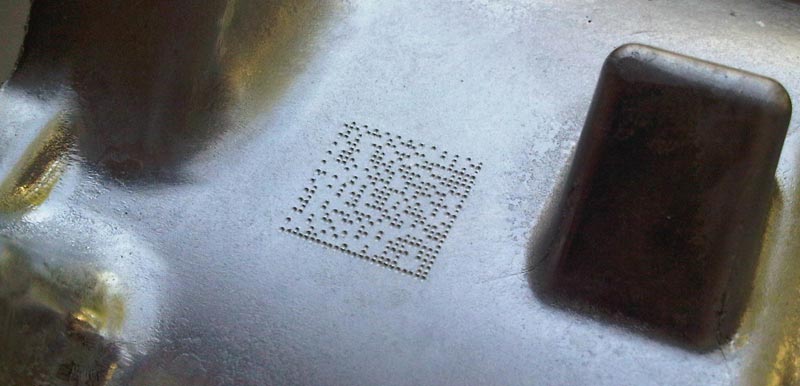

- umožňuje naprogramovať texty, logá, 2D kódy
- premenné: dátum, čas, sériové číslo, smena
- štýly textu: rovno, šikmo, do kruhu, zrkadlovo
- parametre značenia: výška, šírka znakov, font, sila úderu, hustota bodov ...
- história značení, autodiagnostika, štatistiky
K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).
Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.
Parametre
Pre priemysel | strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický |
---|---|
Na materiál | kov, plast, drevo, farba |
Značiace okno | 160 x 100 mm |
Ovládanie značenia | manuálne, z počítača, z PLC |
Programovanie súborov | v riadiacej jednotke, v počítači |
Zdvih stĺpa | 270 mm |

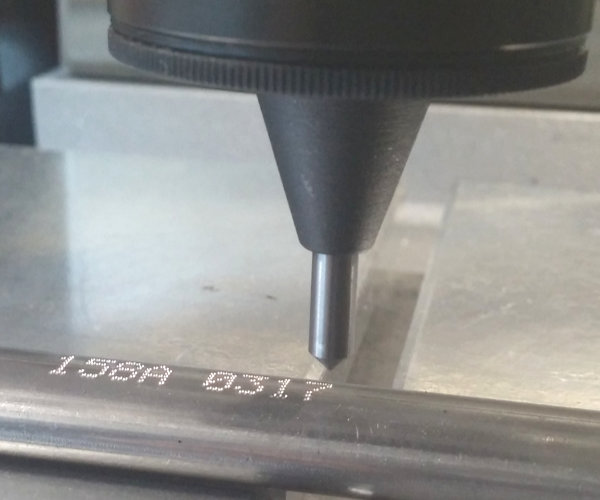

Značiaci hrot | karbidový, 60mm, 80mm, 100mm, 150mm |
Hĺbka vrypu | max. 0,5mm do ocele |
Prvky, ktoré je možné značiť | text, logo, 2D kód |
Komunikačné porty | USB, Serial, I/O, Profibus*, Profinet*, Ethernet* |
Max. tvrdosť dielu | 62 HRC |
Hmotnosť | 28 kg |
Výška | 0,7 m |
Šírka | 0,35 m |
Hĺbka | 0,38 m |
