e10R-i143 mikroúderový značiaci stroj

  • e10R-i143 mikroúderový značiaci stroj
na objednávku

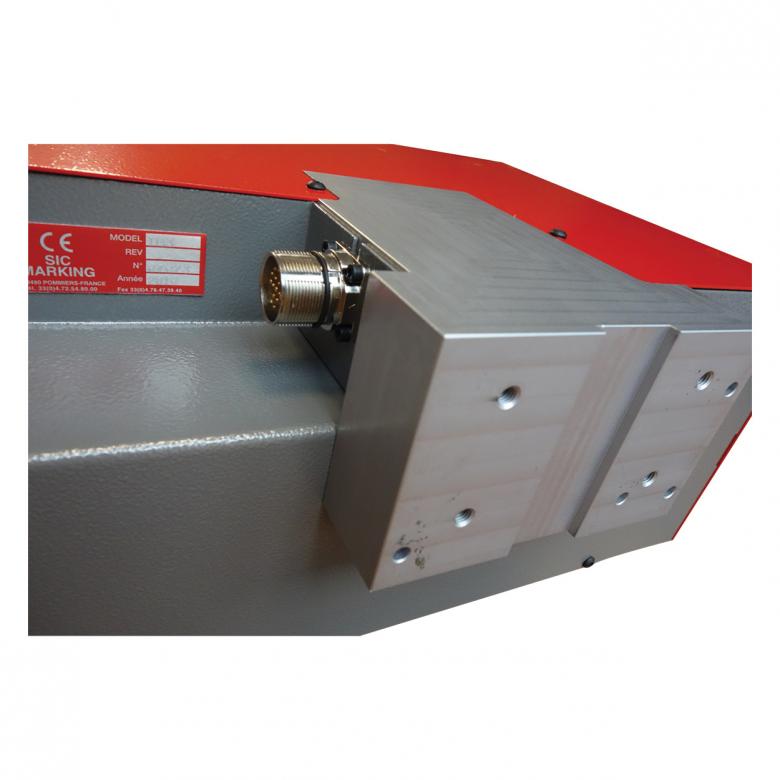

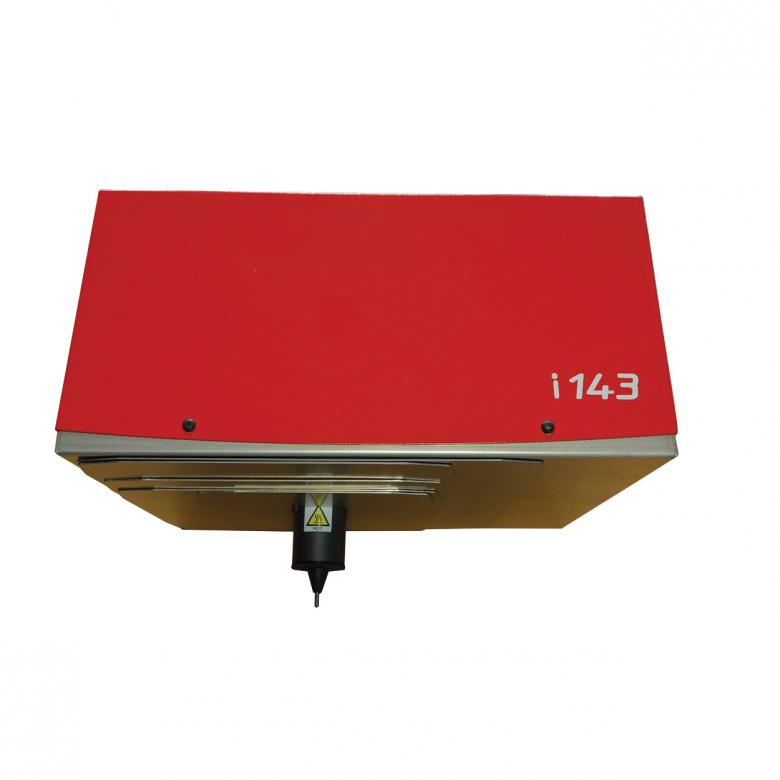

Veľká integračná mikroúderová značiaca hlava i143 určená na montáž do výrobnej linky. Pripája sa k riadiacej jednotke e10R.
Výrobca:
Obj. čislo:
e10R-i143

e10R-i143 mikroúderový značiaci stroj

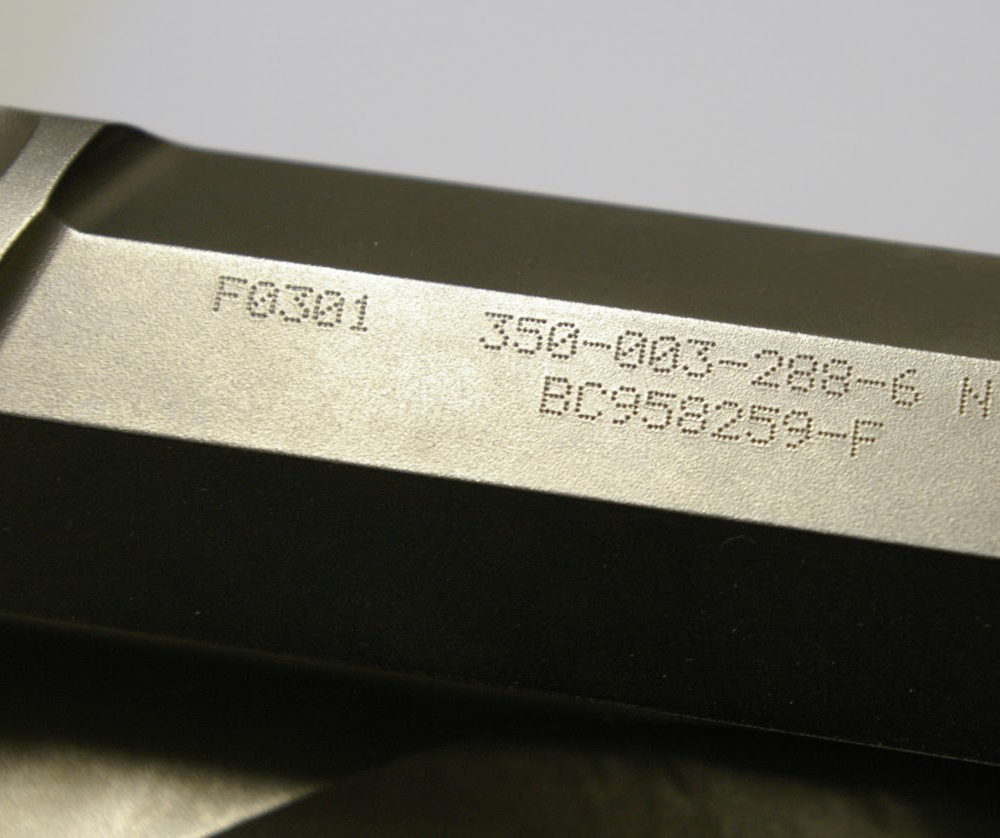

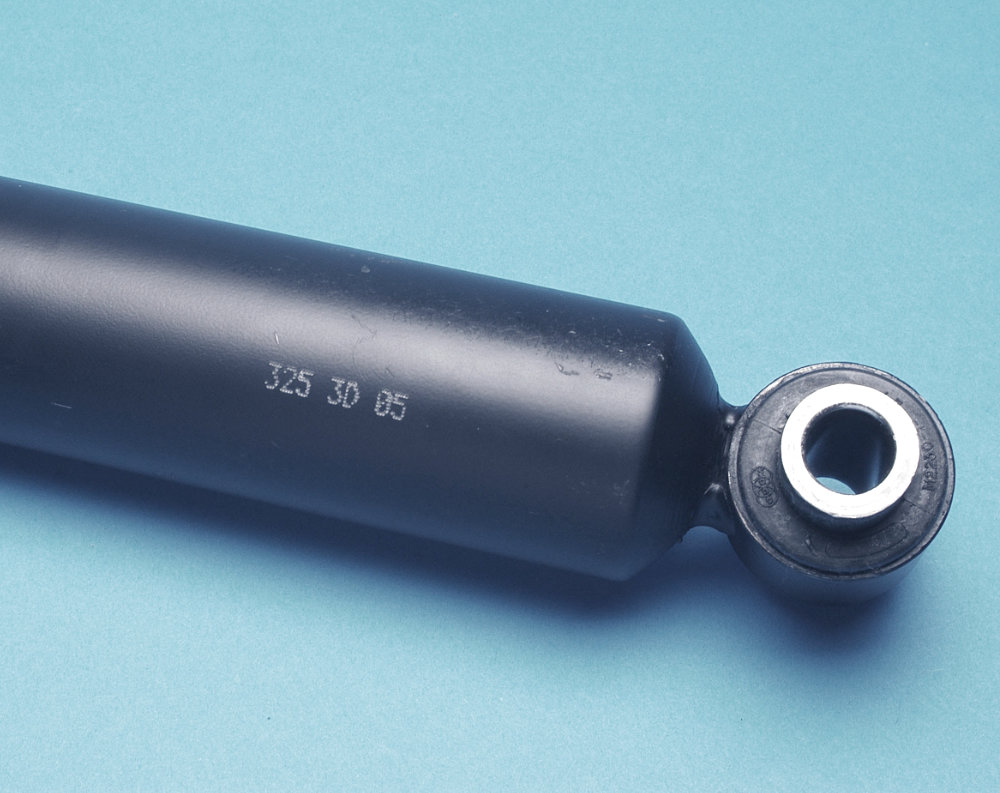

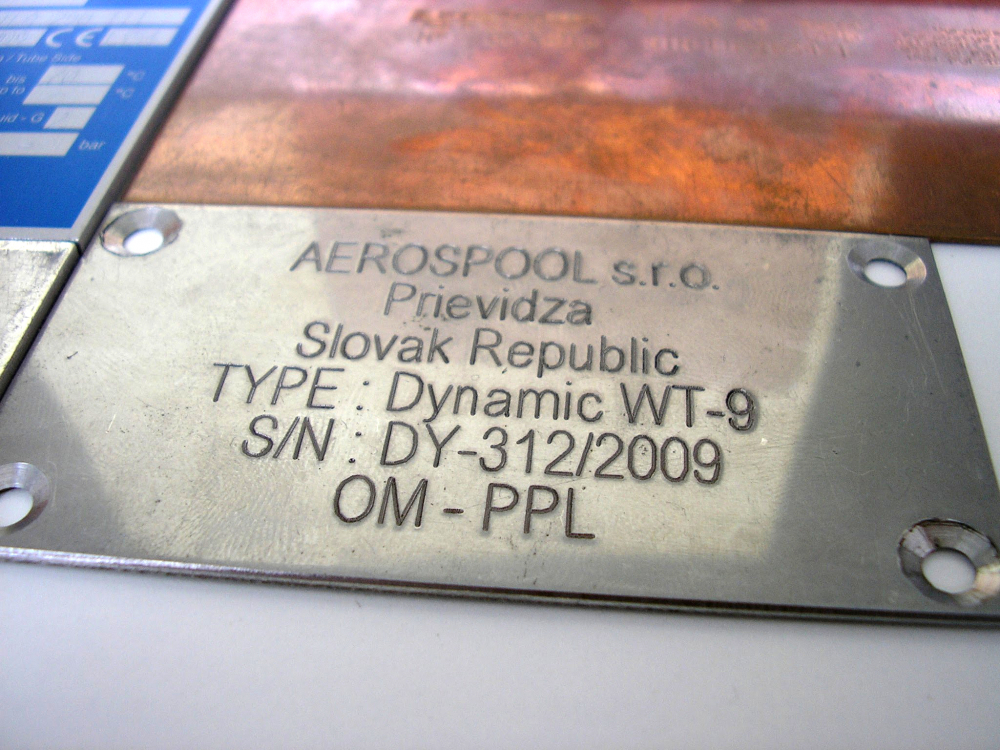

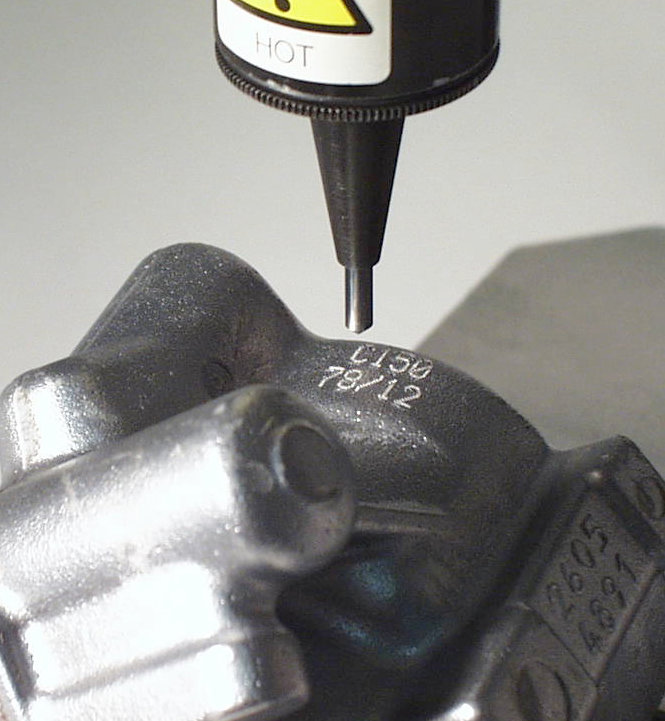

Integračná popisovacia hlava i143 bola navrhnutá pre bezproblémovú integráciu do automatických výrobných liniek.  Tento integračný systém značenia sa ľahko používa a dokáže označiť diely rôznych tvarov a povrchov a označí akýkoľvek materiál vrátane plastov a kalenej ocele. Elektromagnetická technológia značenia umožňuje trvalé popisovanie dielov rôznych tvarov a povrchových úprav, či už plochých, konkávnych, vypuklých, kruhových, surových alebo obrábaných.

Vnútorné komponenty stroja sú chránené vysoko odolnými oceľovými krytmi. Kvalita a presnosť polohovania, veľká tolerancia vzdialenosti medzi hrotom a dielom, rýchlosť a výkon integrovaného softvéru z neho robia vysoko výkonný nástroj, ktorý sa ľahko ovláda, a to aj pri minimálnom zaškolení. Verzia i143A autosensing má funkciu automatickej detekcie dielu.

  • veľké značiace okno
  • dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
  • vibrácie hrotu zabezpečuje elektromagnetická cievka, takže stroj nevyžaduje pripojenie tlakového vzduchu
  • môže sa kombinovať s voliteľným príslušenstvom (lineárna os, otočná os...)
  • vyžaduje si malú údržbu a žiaden spotrebný materiál
  • mechanika navrhnutá pre intenzívne použitie - označí až 3000 dielov za deň
  • presnosť značenia 0,02 mm
  • spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.
ec1_software

Softvér e10

Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.

  • pamäť na cca 2000 súborov

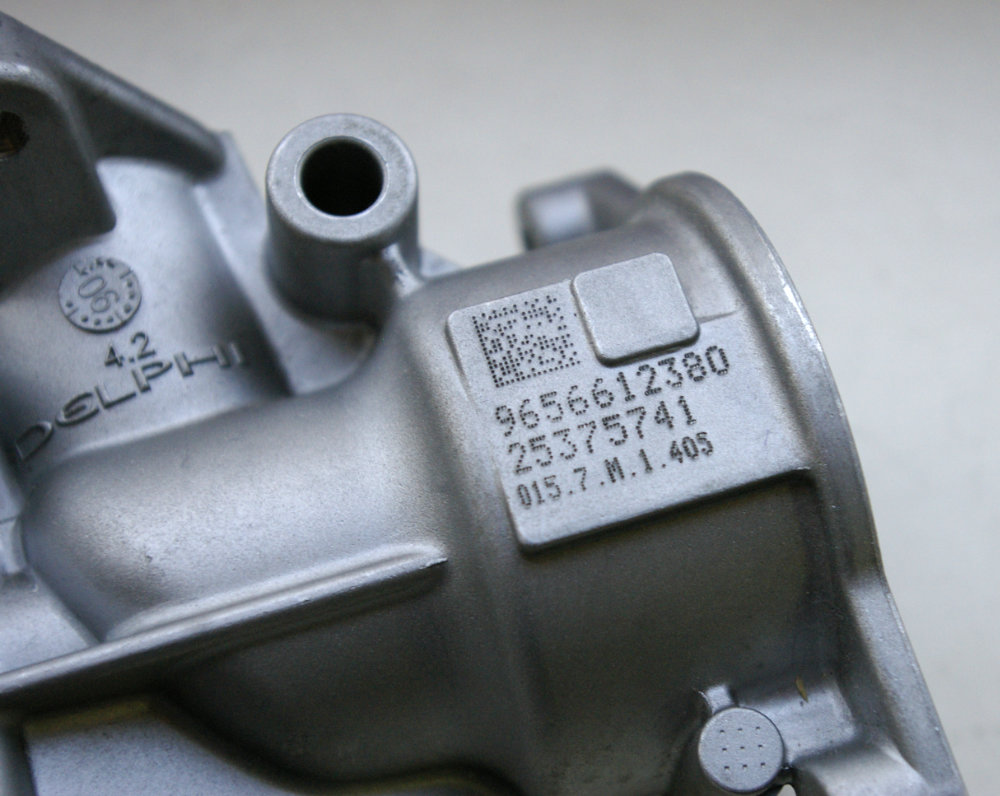

  • umožňuje naprogramovať texty, logá, 2D kódy
  • premenné: dátum, čas, sériové číslo, smena
  • štýly textu: rovno, šikmo, do kruhu, zrkadlovo
  • parametre značenia: výška, šírka znakov, font, sila úderu, hustota bodov ...
  • história značení, autodiagnostika, štatistiky

K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).

Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.

Parametre

Pre priemysel strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický
Na materiál kov, plast, farba
Značiace okno 150 x 100 mm
Ovládanie značenia manuálne, z počítača, z PLC
Programovanie súborov v riadiacej jednotke, v počítači
Značiaci hrot karbidový, diamantový, 60mm, 80mm, 100mm, 150mm
Hĺbka vrypu max. 0,5mm do ocele
Prvky, ktoré je možné značiť text, logo, 2D kód
Komunikačné porty USB, Serial, I/O, Profibus*, Profinet*, Ethernet*
Dĺžka kábla 5 m, 10 m*, 15 m*
Max. tvrdosť dielu 62 HRC
Hmotnosť12 kg
Výška0,27 m
Šírka0,35 m
Hĺbka0,29 m

Príslušenstvo

Rôzne dĺžky hrotov
Pre značenie v neprístupných miestach.
Hroty

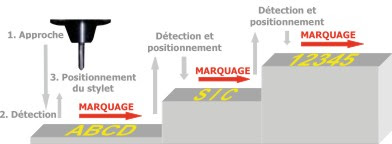

i143A autosensing
Detekcia dotyku s dielom, automatické nastavenie polohy v spojení s osou Z.
Autosensing
Lineárna os Z
Na prísun hlavy k dielu, posuv 50, 100 a 250 mm.
os Z
Stojan
S ručným nastavovaním výšky.
Otocna os
Otočná os
Na značenie rotačných súčiastok po obvode.
Skľučovadlo D100 alebo D125mm, ručné alebo pneumatické upínanie.
Otocna os
Ochranný návlek
Na dodatočnú ochranu hlavy pri zváraní, brúsení a pod.
Navlek
Podávač štítkov
Na automatické podávanie a značenie dávky štítkov.
Podavac stitkov
Čítačka kódov
Bezdrôtová čítačka čiarových kódov.
Citacka kodov
Pedál
Na nožné spúšťanie značenia.
Pedal
