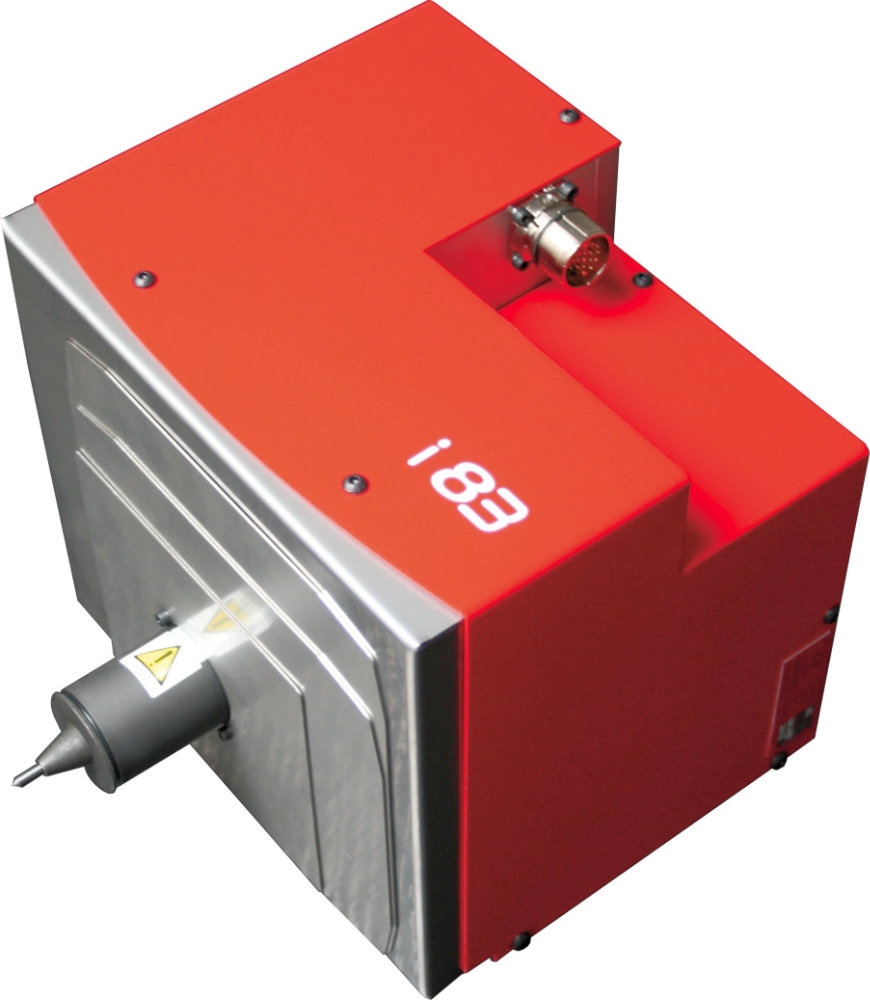

  • i83
    i83
  • i83
    i83

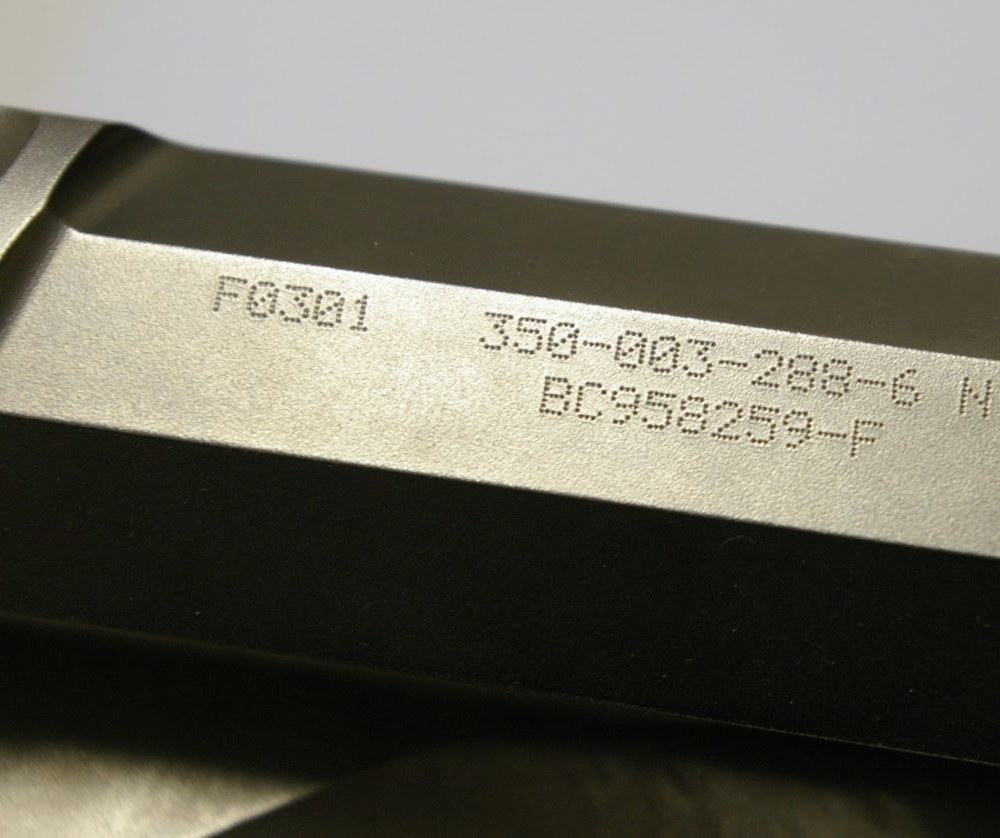

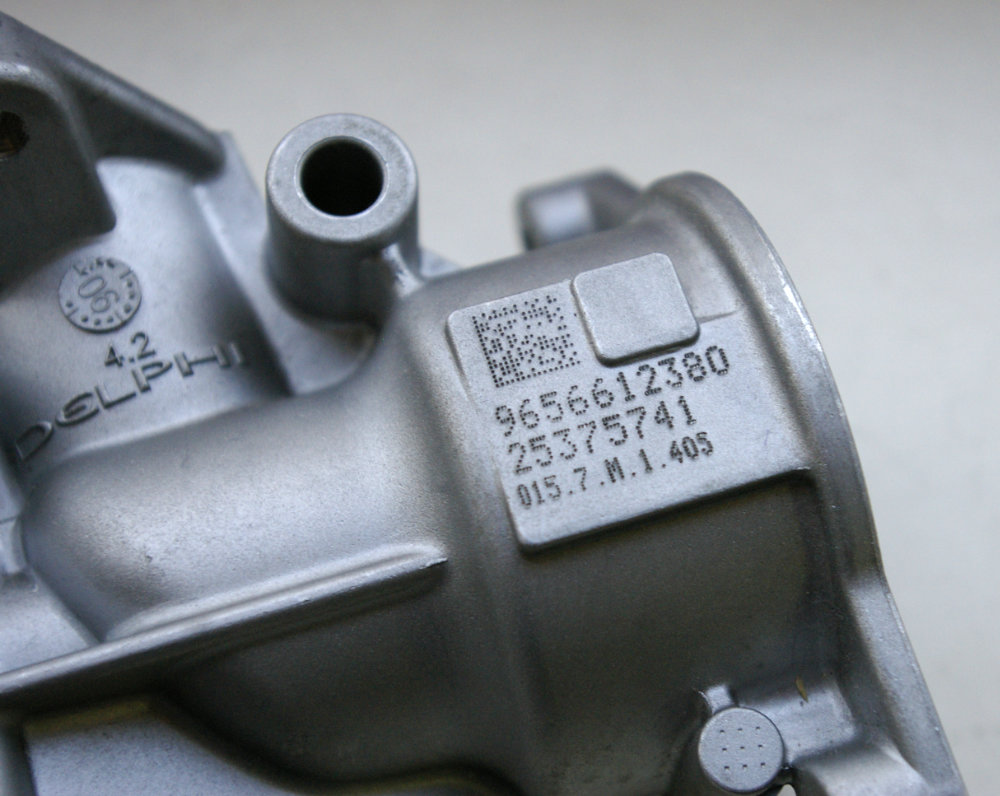

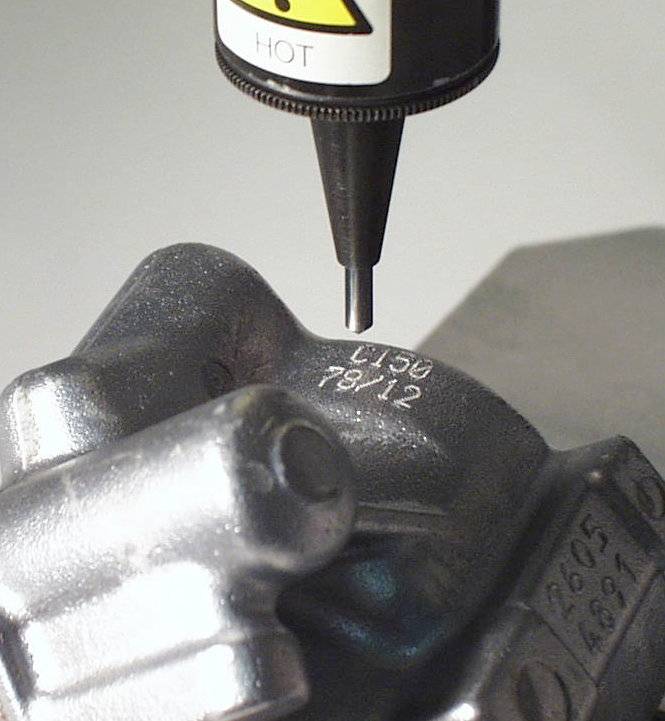

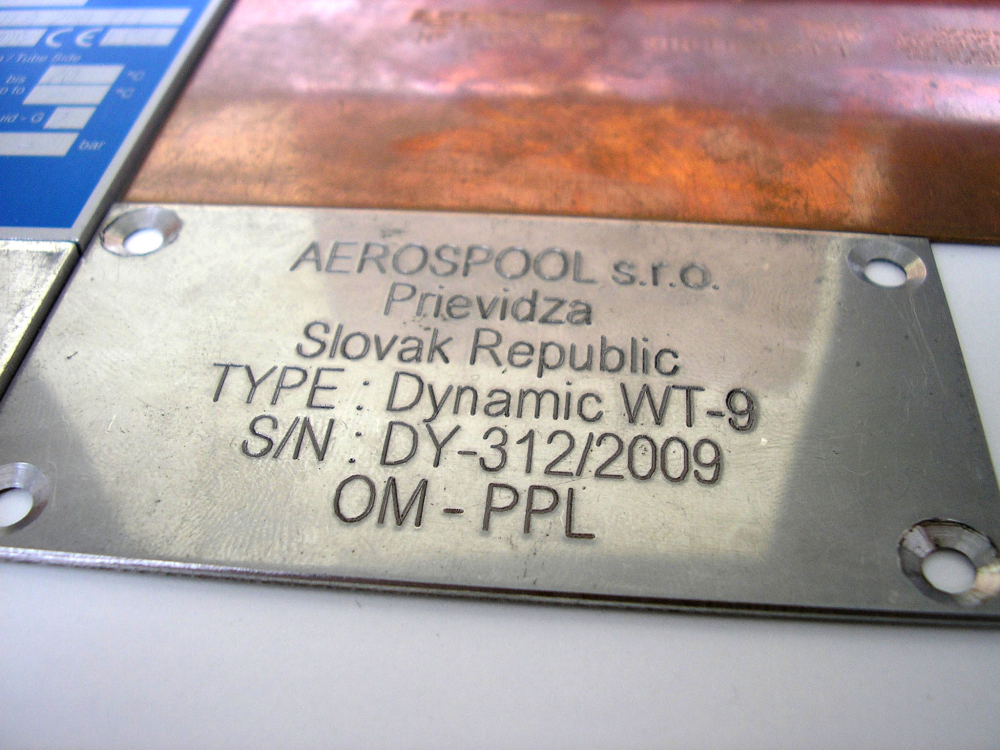

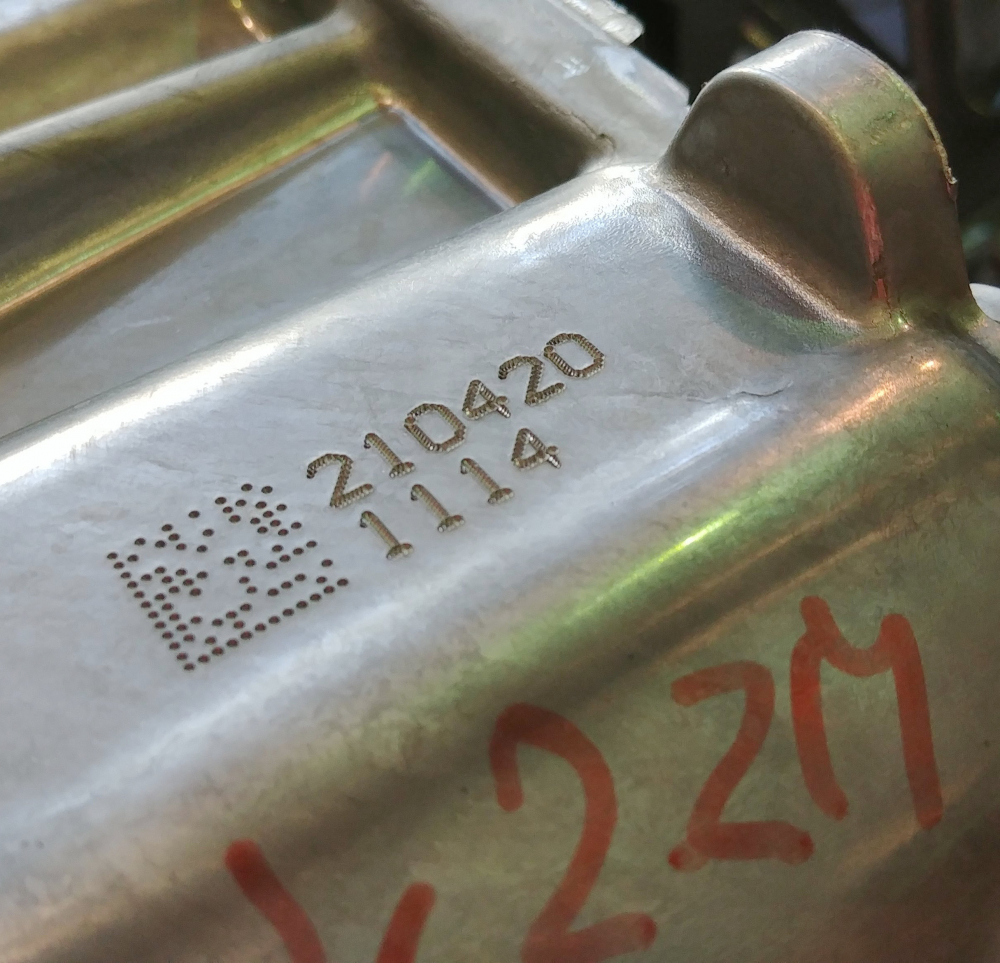

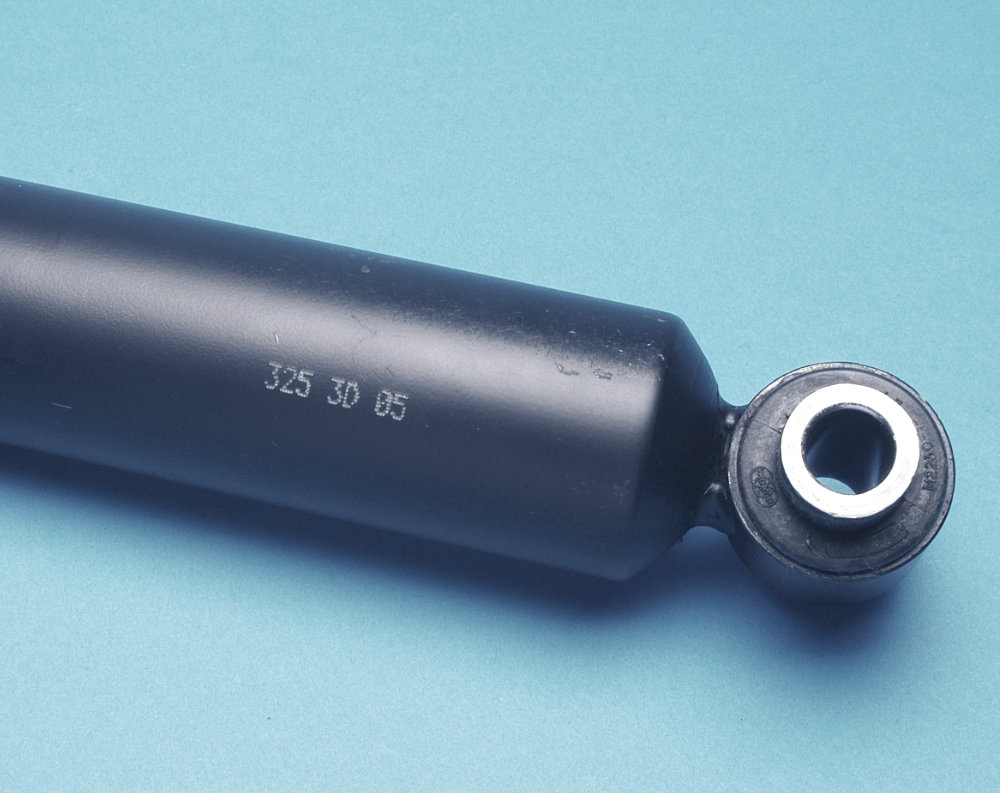

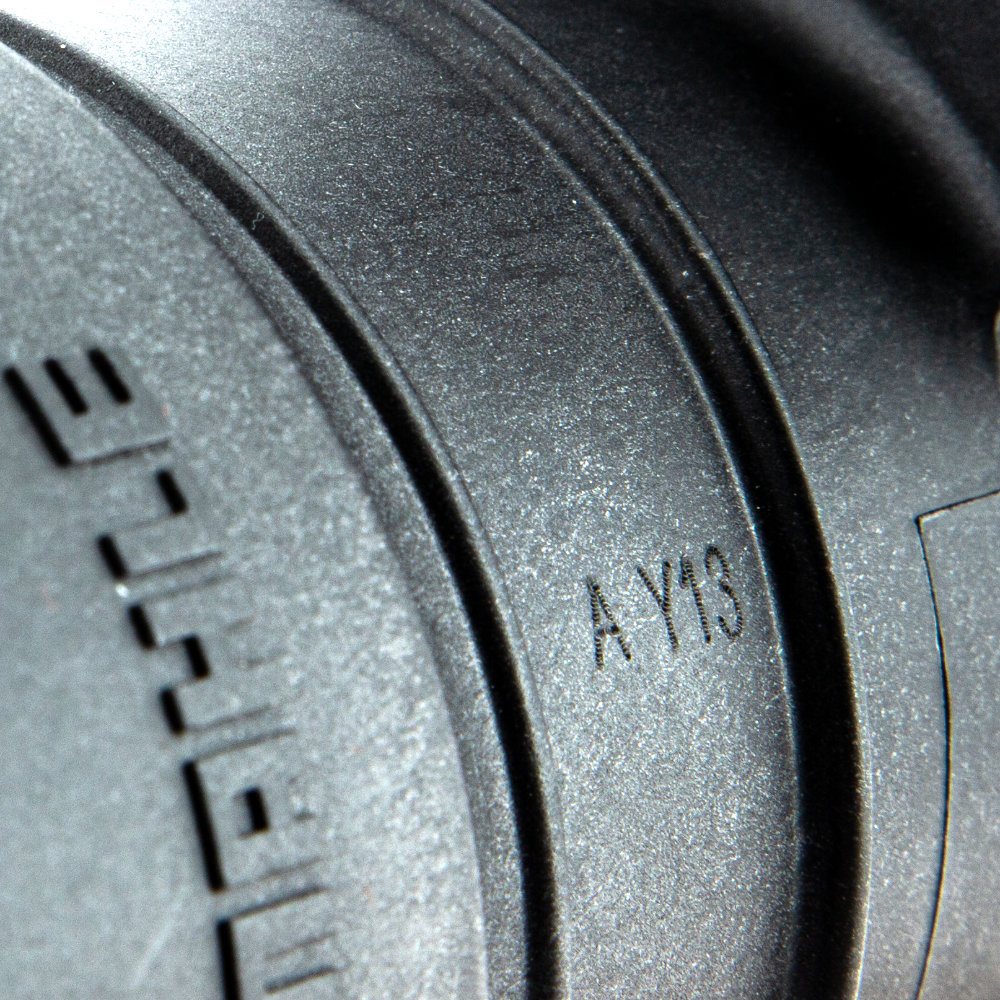

  • vzorka
    vzorka
  • vzorka
    vzorka
  • vzorka
    vzorka
  • vzorka
    vzorka
  • vzorka
    vzorka
  • vzorka
    vzorka
  • vzorka
    vzorka
na objednávku

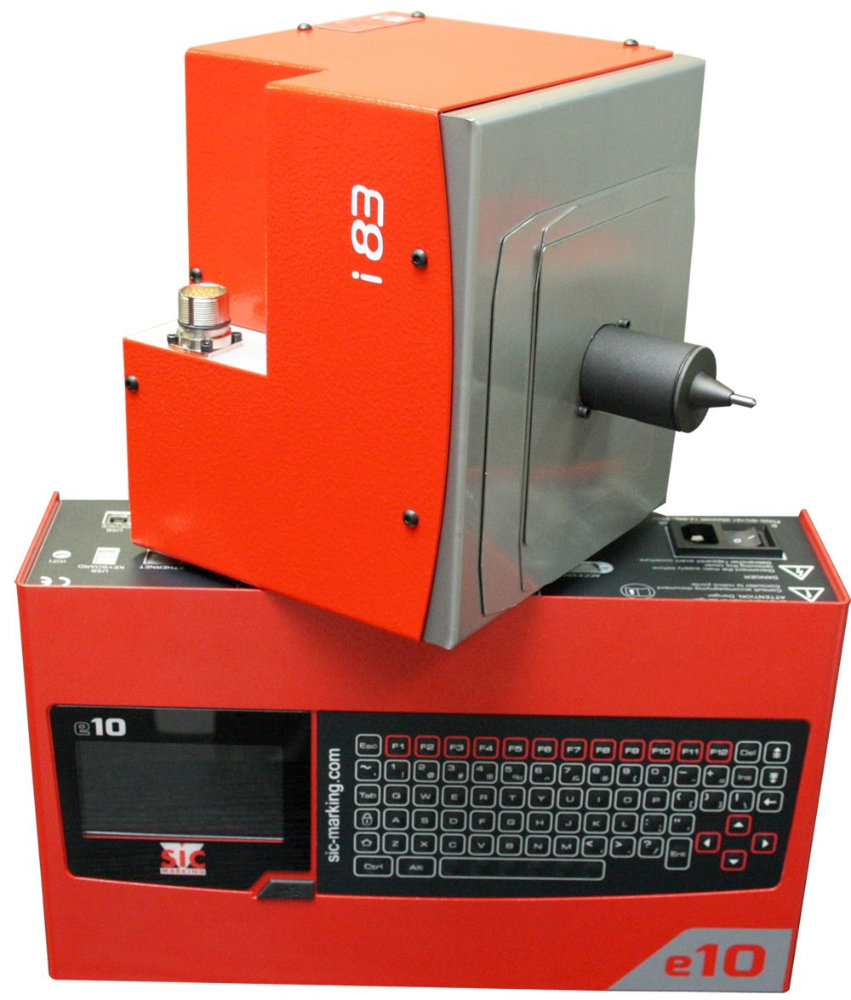

Stredne veľká integračná mikroúderová značiaca hlava i83 určená na montáž do výrobnej linky. Pripája sa k riadiacej jednotke e10R.
Výrobca:
Obj. čislo:
e10R-i83

e10R-i83 mikroúderový značiaci stroj

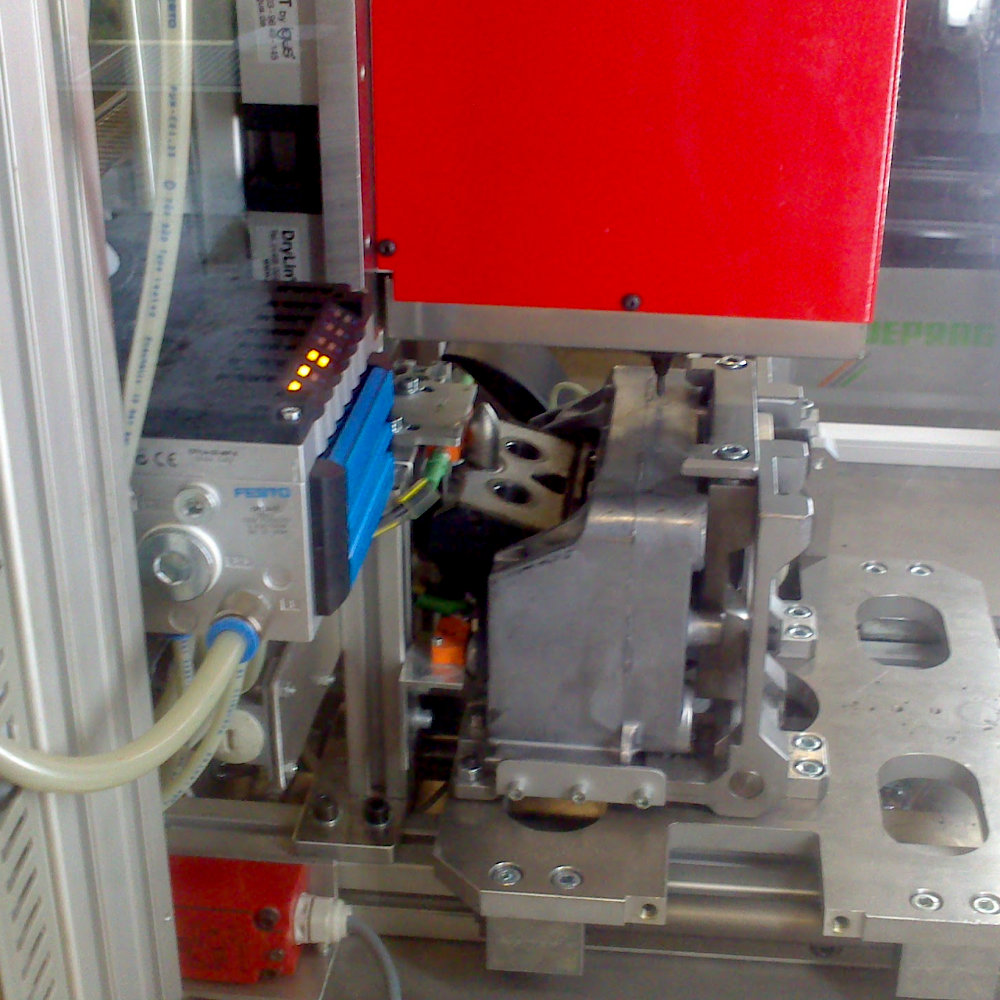

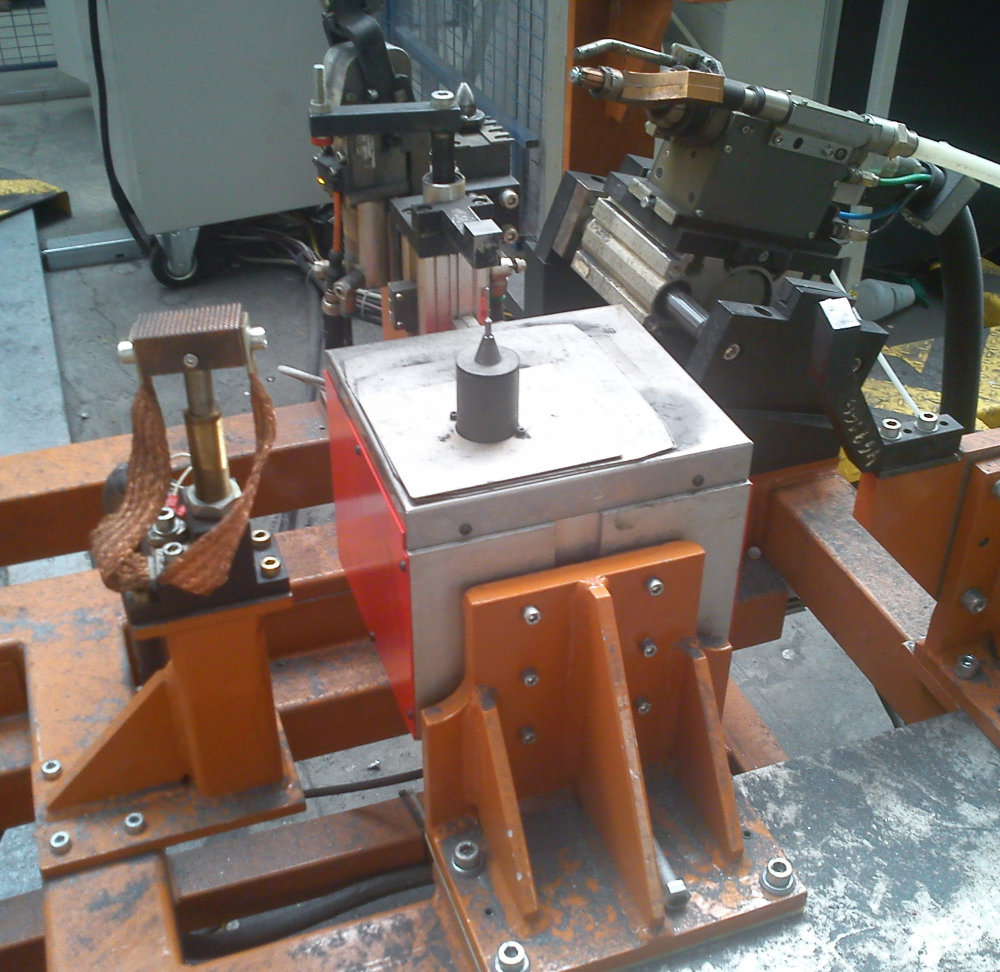

Integračná popisovacia hlava i83 bola navrhnutá pre bezproblémovú integráciu do automatických výrobných liniek.  Tento integračný systém značenia sa ľahko používa a dokáže označiť diely rôznych tvarov a povrchov a označí akýkoľvek materiál vrátane plastov a kalenej ocele. Elektromagnetická technológia značenia umožňuje trvalé popisovanie dielov rôznych tvarov a povrchových úprav, či už plochých, konkávnych, vypuklých, kruhových, surových alebo obrábaných.

Vnútorné komponenty stroja sú chránené vysoko odolnými oceľovými krytmi. Kvalita a presnosť polohovania, veľká tolerancia vzdialenosti medzi hrotom a dielom, rýchlosť a výkon integrovaného softvéru z neho robia vysoko výkonný nástroj, ktorý sa ľahko ovláda, a to aj pri minimálnom zaškolení. Verzia i83A autosensing má funkciu automatickej detekcie dielu, verzia i83V má zabudovanú kameru na okamžité čítanie kódov.

  • kompaktný tvar, nízka hmotnosť
  • dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
  • vibrácie hrotu zabezpečuje elektromagnetická cievka, takže stroj nevyžaduje pripojenie tlakového vzduchu
  • môže sa kombinovať s voliteľným príslušenstvom (lineárna os, otočná os...)
  • vyžaduje si malú údržbu a žiaden spotrebný materiál
  • mechanika navrhnutá pre intenzívne použitie - označí až 3000 dielov za deň
  • presnosť značenia 0,02 mm
  • spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.
ec1_software

Softvér e10

Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.

  • pamäť na cca 2000 súborov
  • umožňuje naprogramovať texty, logá, 2D kódy
  • premenné: dátum, čas, sériové číslo, smena
  • štýly textu: rovno, šikmo, do kruhu, zrkadlovo
  • parametre značenia: výška, šírka znakov, font, sila úderu, hustota bodov ...
  • história značení, autodiagnostika, štatistiky

K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).

Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.

Parametre

Pre priemysel strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický
Na materiál kov, plast, farba
Značiace okno 80 x 70 mm
Ovládanie značenia manuálne, z počítača, z PLC
Programovanie súborov v riadiacej jednotke, v počítači
Značiaci hrot karbidový, 60mm, 80mm, 100mm, 150mm
Hĺbka vrypu max. 0,5mm do ocele
Prvky, ktoré je možné značiť text, logo, 2D kód
Komunikačné porty USB, Serial, I/O, Profibus*, Profinet*, Ethernet*
Dĺžka kábla 5 m, 10 m*, 15 m*
Max. tvrdosť dielu 62 HRC
Hmotnosť9,4 kg
Výška0,25 m
Šírka0,22 m
Hĺbka0,2 m

Video



Príslušenstvo

Rôzne dĺžky hrotov
Pre značenie v neprístupných miestach.
Hroty
i83A autosensing
Detekcia dotyku s dielom, automatické nastavenie polohy v spojení s osou Z.
Autosensing
Lineárna os Z
Na prísun hlavy k dielu, posuv 50, 100 a 250 mm.
os Z
Stojan
S ručným nastavovaním výšky.
Otocna os
Otočná os
Na značenie rotačných súčiastok po obvode.
Skľučovadlo D100 alebo D125mm, ručné alebo pneumatické upínanie.
Otocna os

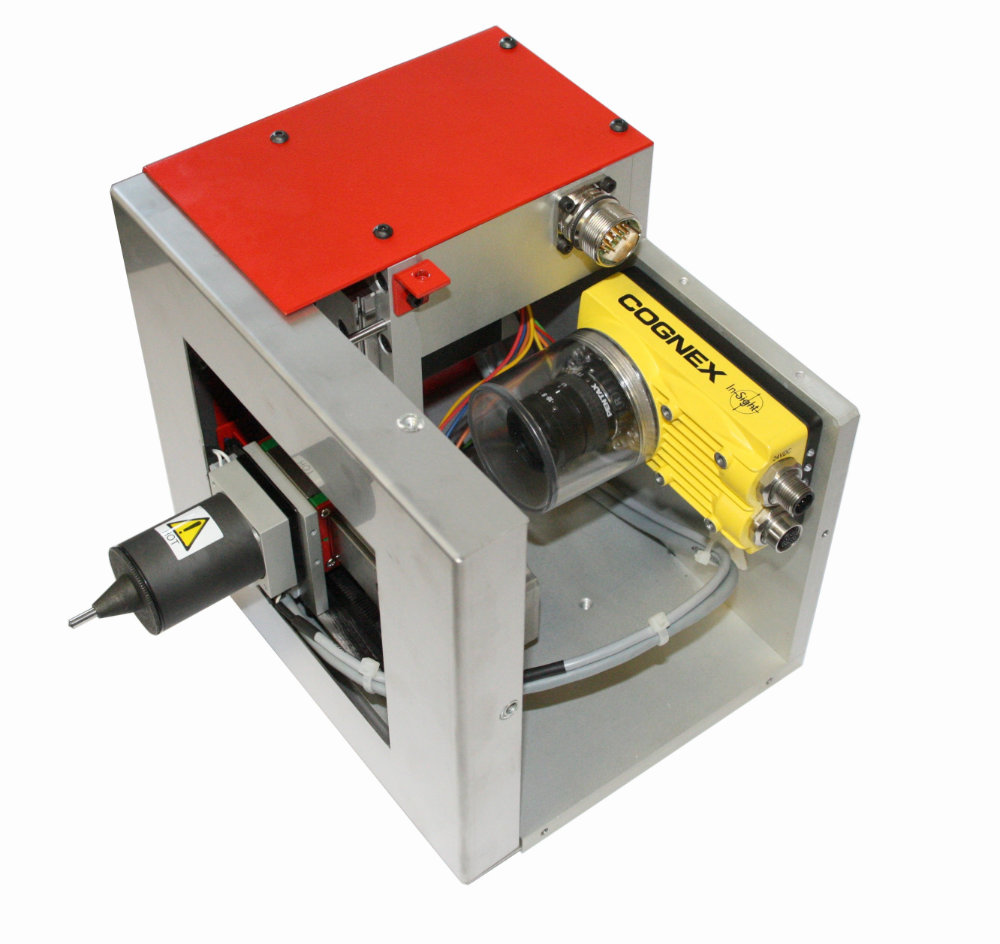

i83V - zabudovaná kamera
Na okamžitú kontrolu značky.
i83V
Ochranný návlek
Na dodatočnú ochranu hlavy pri zváraní, brúsení a pod.
Navlek
Podávač štítkov
Na automatické podávanie a značenie dávky štítkov.
Podavac stitkov
Čítačka kódov
Bezdrôtová čítačka čiarových kódov.
Citacka kodov
Pedál
Na nožné spúšťanie značenia.
Pedal
