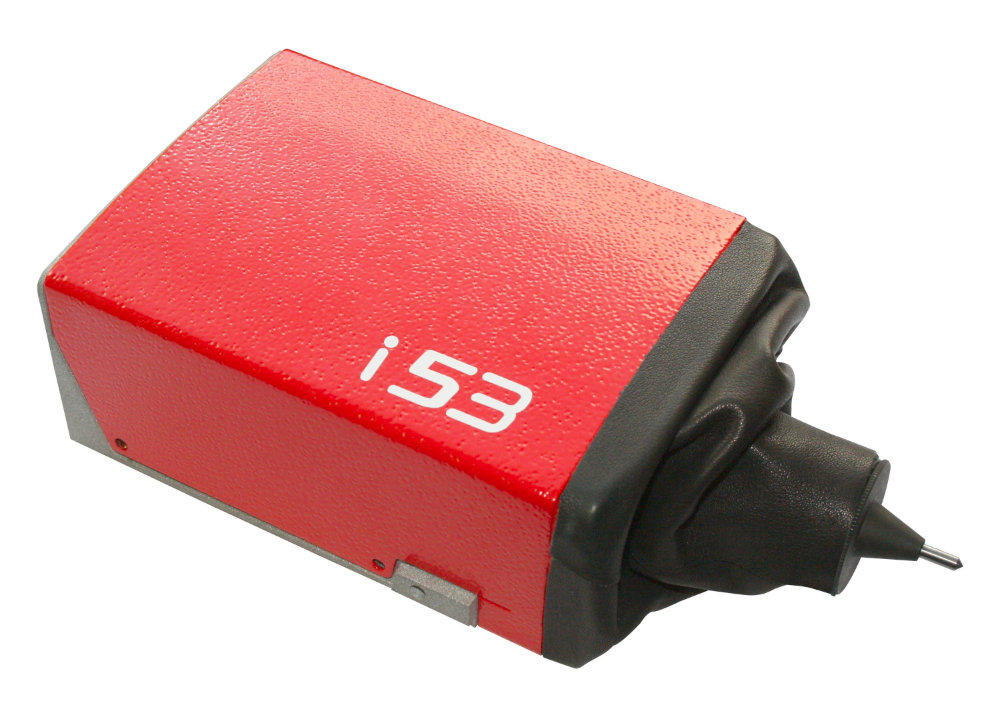

  • kompaktná hlava i53

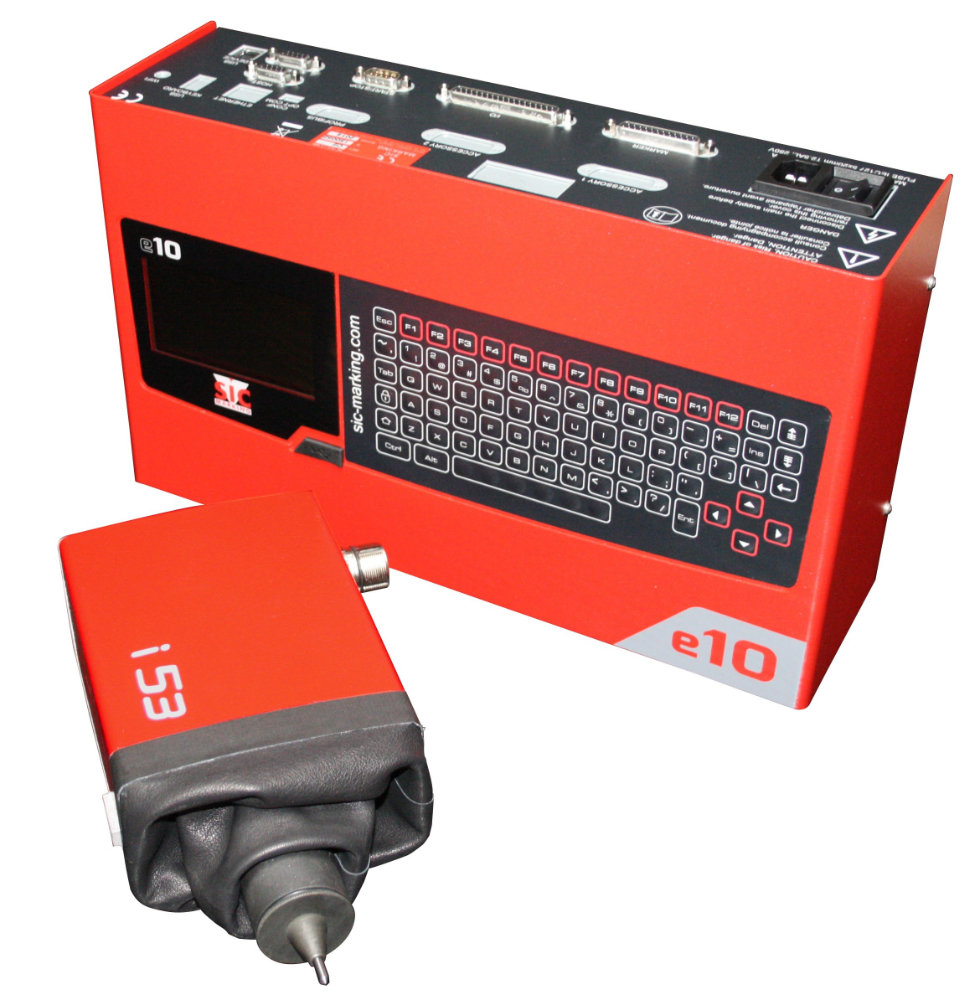

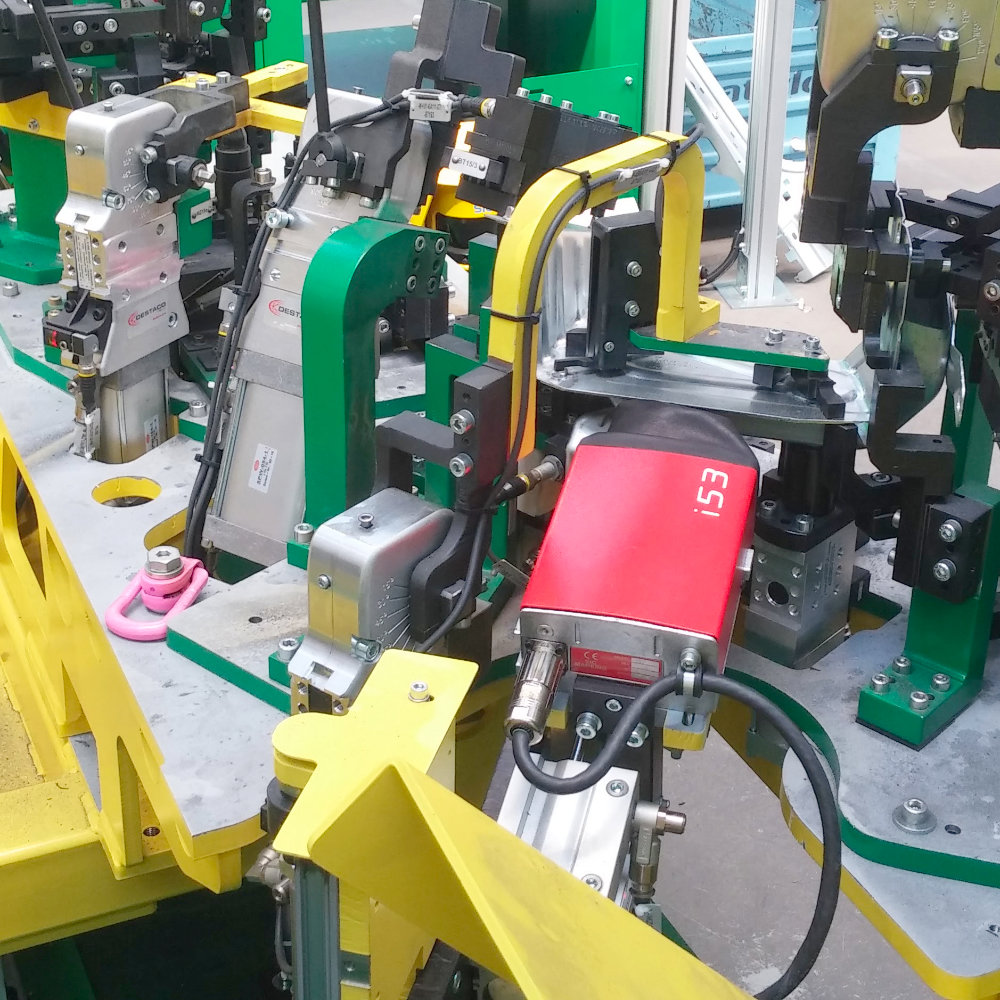

  • zostava e10R-i53

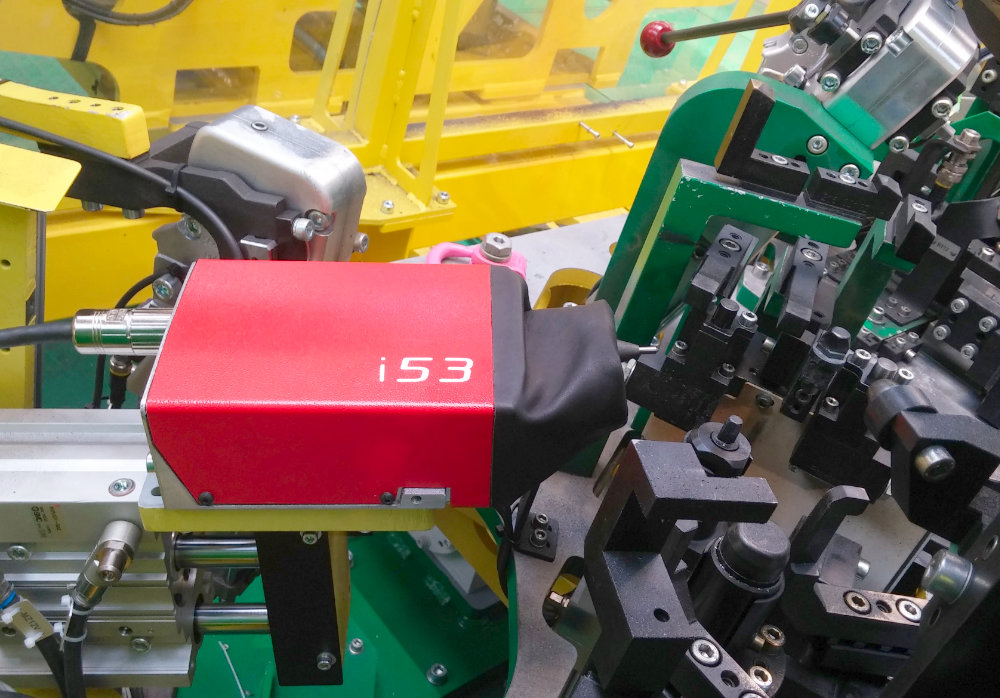

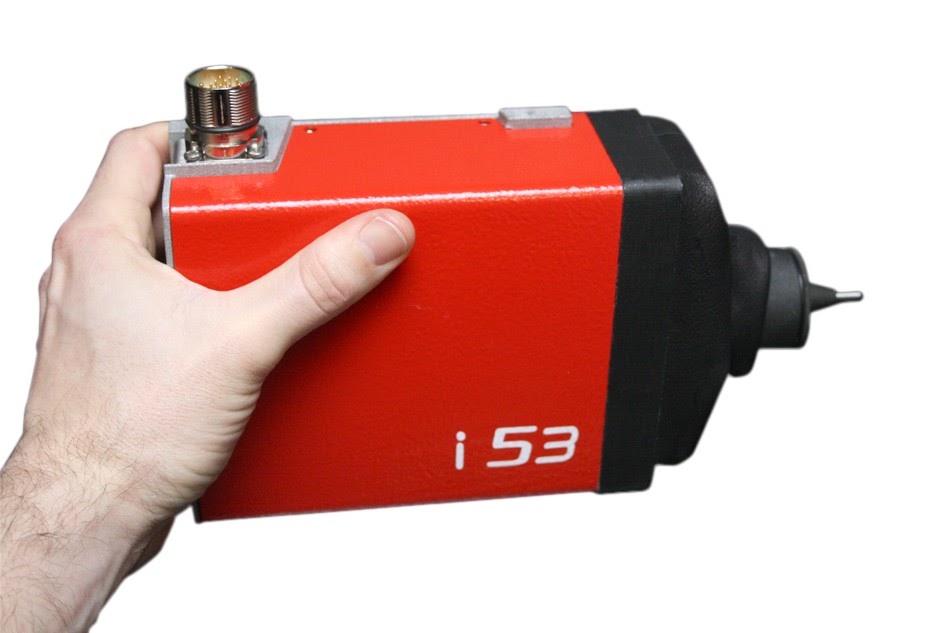

  • i53
  • i53

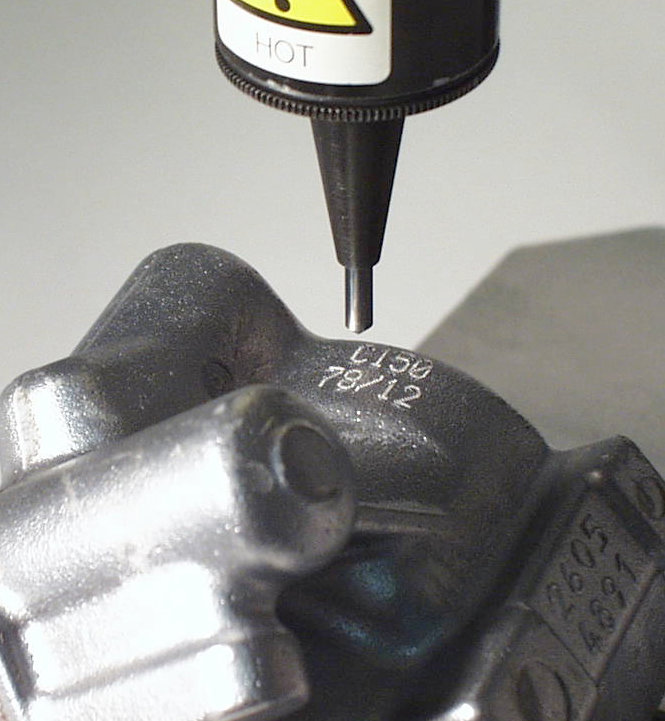

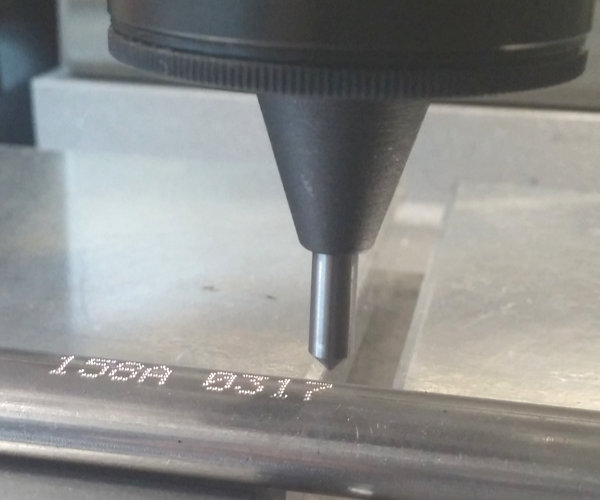

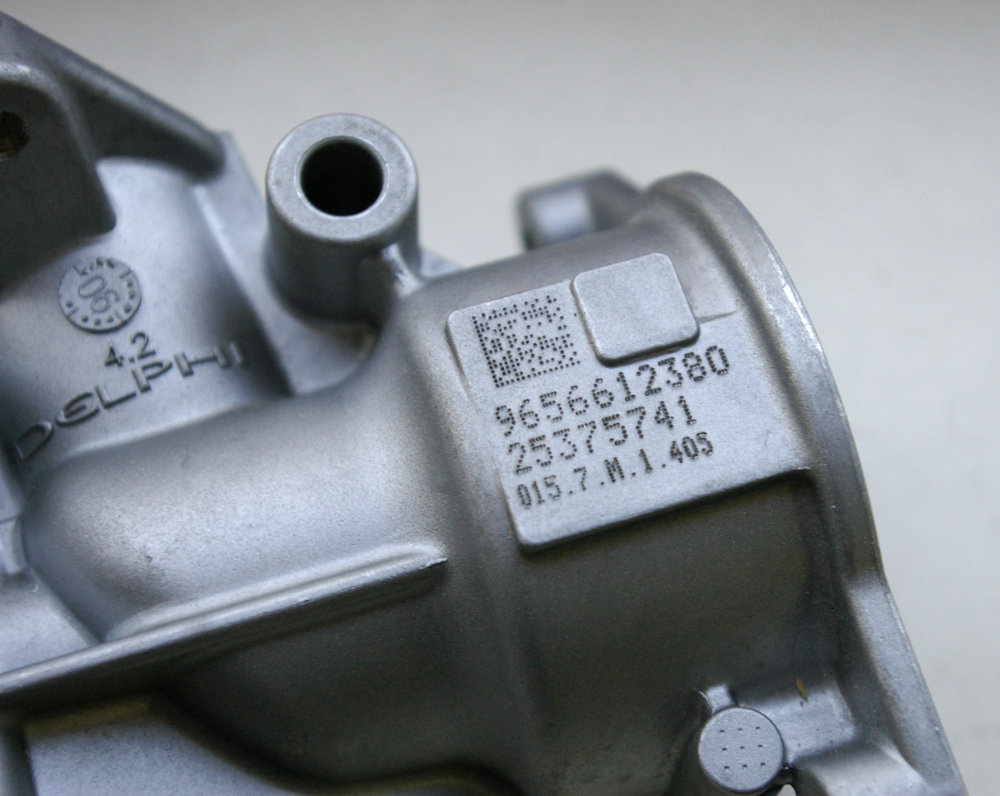

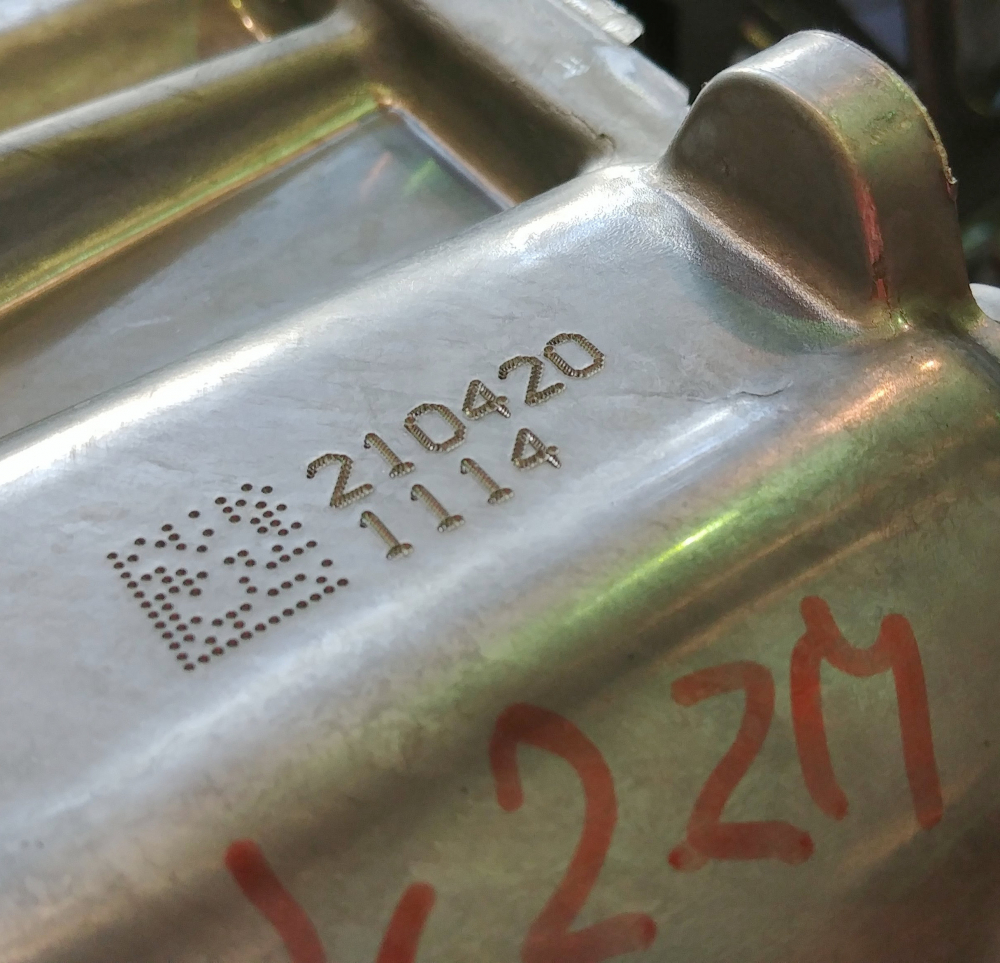

  • vzorka
  • vzorka
  • vzorka
  • vzorka

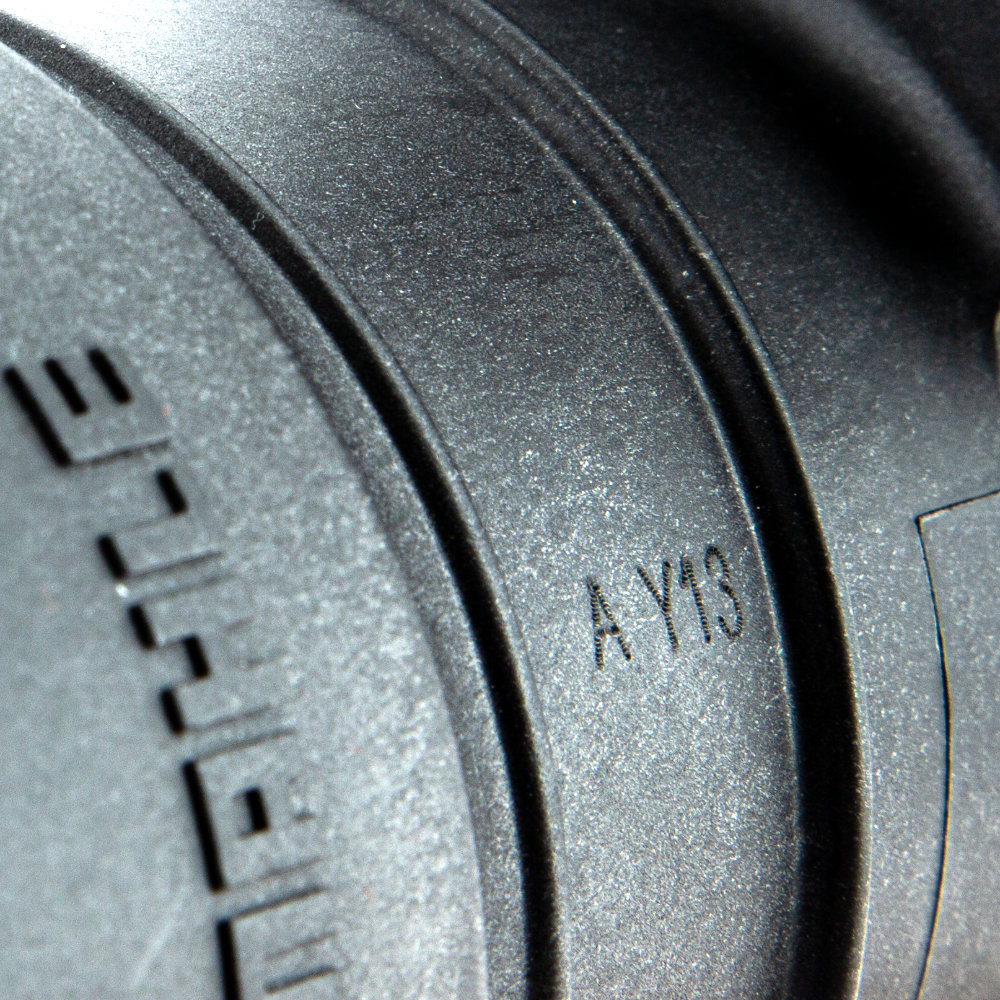

  • vzorka plast
na objednávku
Extrémne kompaktná integračná mikroúderová značiaca hlava i53 určená na montáž do výrobnej linky. Pripája sa k riadiacej jednotke e10R.
Výrobca:
Obj. čislo:
e10R-i53

e10R-i53 mikroúderový značiaci stroj

Integračná popisovacia hlava i53 bola navrhnutá pre bezproblémovú integráciu do automatických výrobných liniek.  Tento integračný systém značenia sa ľahko používa a dokáže označiť diely rôznych tvarov a povrchov a označí akýkoľvek materiál vrátane plastov a kalenej ocele. Elektromagnetická technológia značenia umožňuje trvalé popisovanie dielov rôznych tvarov a povrchových úprav, či už plochých, konkávnych, vypuklých, kruhových, surových alebo obrábaných.

Vnútorné komponenty stroja sú chránené vysoko odolným oceľovým krytom a koženou prachovkou. Kvalita a presnosť polohovania, veľká tolerancia vzdialenosti medzi hrotom a dielom, rýchlosť a výkon integrovaného softvéru z neho robia vysoko výkonný nástroj, ktorý sa ľahko ovláda, a to aj pri minimálnom zaškolení.

  • kompaktný tvar, nízka hmotnosť
  • dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
  • vibrácie hrotu zabezpečuje elektromagnetická cievka, takže stroj nevyžaduje pripojenie tlakového vzduchu
  • môže sa kombinovať s voliteľným príslušenstvom (lineárna os, otočná os...)
  • vyžaduje si malú údržbu a žiaden spotrebný materiál
  • mechanika navrhnutá pre intenzívne použitie - označí až 3000 dielov za deň
  • spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.
ec1_software

Softvér e10

Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.

  • pamäť na cca 2000 súborov
  • umožňuje naprogramovať texty, logá, 2D kódy
  • premenné: dátum, čas, sériové číslo, smena
  • štýly textu: rovno, šikmo, do kruhu, zrkadlovo
  • parametre značenia: výška, šírka znakov, font, sila úderu, hustota bodov ...
  • história značení, autodiagnostika, štatistiky

K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).

Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.

Parametre

Pre priemysel strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický
Na materiál kov, plast, farba
Značiace okno 50 x 20 mm
Ovládanie značenia manuálne, z počítača, z PLC
Programovanie súborov v riadiacej jednotke, v počítači
Značiaci hrot karbidový, 60mm, 80mm
Hĺbka vrypu max. 0,5mm do ocele
Prvky, ktoré je možné značiť text, logo, 2D kód
Komunikačné porty USB, Serial, I/O, Profibus*, Profinet*, Ethernet*
Dĺžka kábla 5 m, 10 m*, 15 m*
Max. tvrdosť dielu 62 HRC
Hmotnosť2,6 kg
Výška0,07 m
Šírka0,13 m
Hĺbka0,25 m

Video



Príslušenstvo

Rôzne dĺžky hrotov
Pre značenie v neprístupných miestach.
Hroty
Lineárna os Z
Na prísun hlavy k dielu, posuv 50, 100 a 250 mm.
Otocna os
Stojan
S ručným nastavovaním výšky.
Otocna os
Otočná os
Na značenie rotačných súčiastok po obvode.
Skľučovadlo D100 alebo D125mm, ručné alebo pneumatické upínanie.
Otocna os
Značenie cez farebnú pásku
Farebné značenie do plastu, dreva a pod.
Autosensing
Ochranný návlek
Na dodatočnú ochranu hlavy pri zváraní, brúsení a pod.
Drziak stitkov
Podávač štítkov
Na automatické podávanie a značenie dávky štítkov.
Podavac stitkov
Čítačka kódov
Bezdrôtová čítačka čiarových kódov.
Citacka kodov
Pedál
Na nožné spúšťanie značenia.
Pedal
