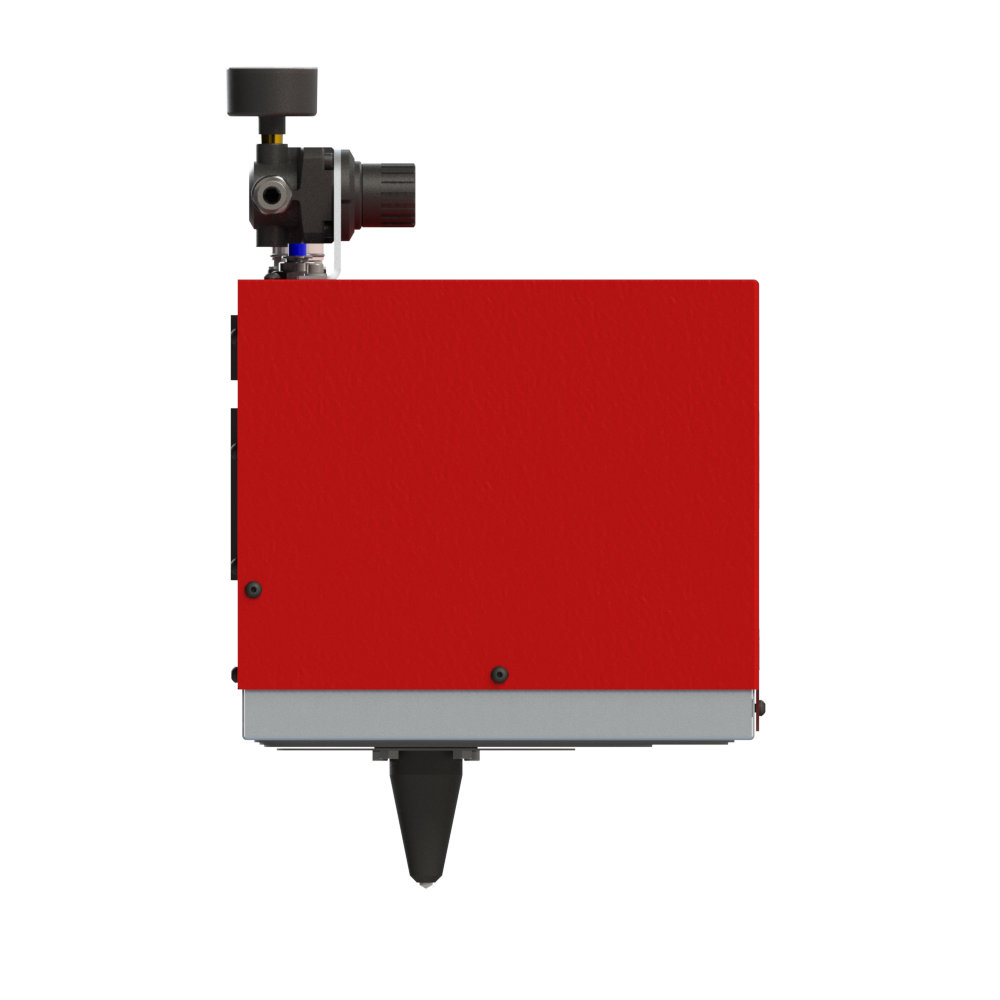

e10R-i124s rycí stroj

  • e10R-i124s rycí stroj

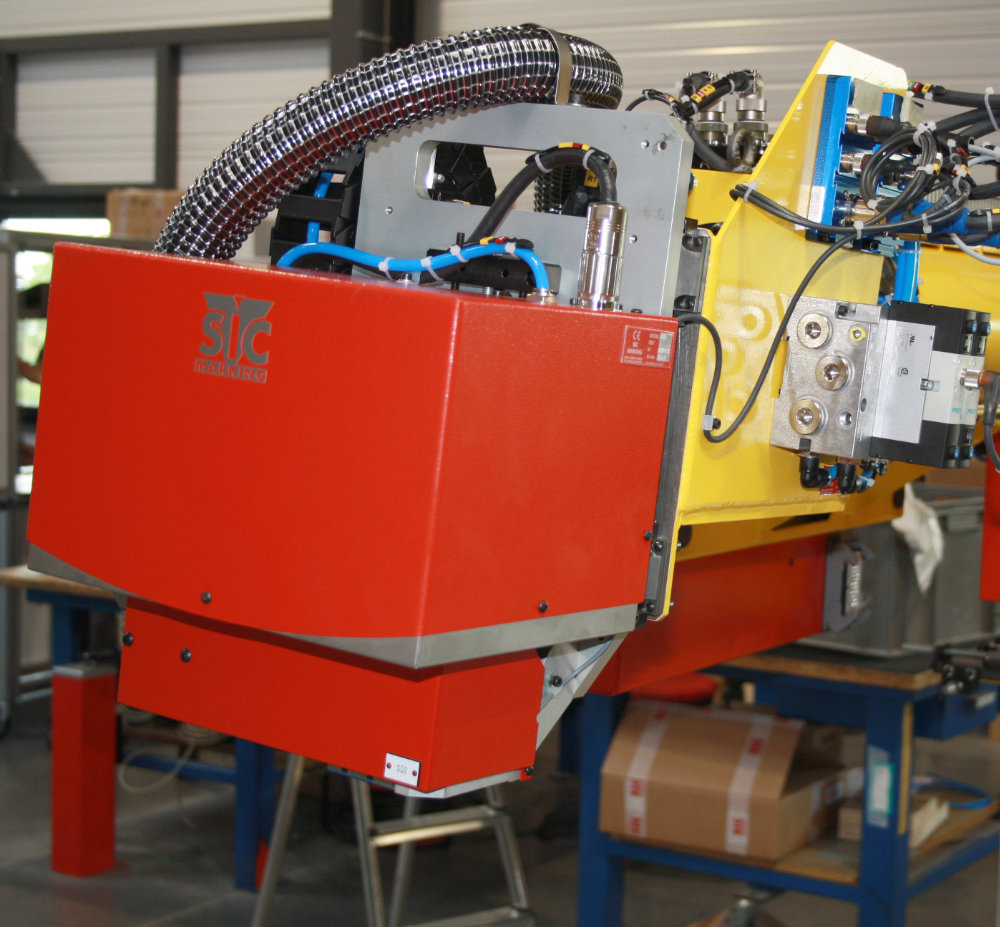

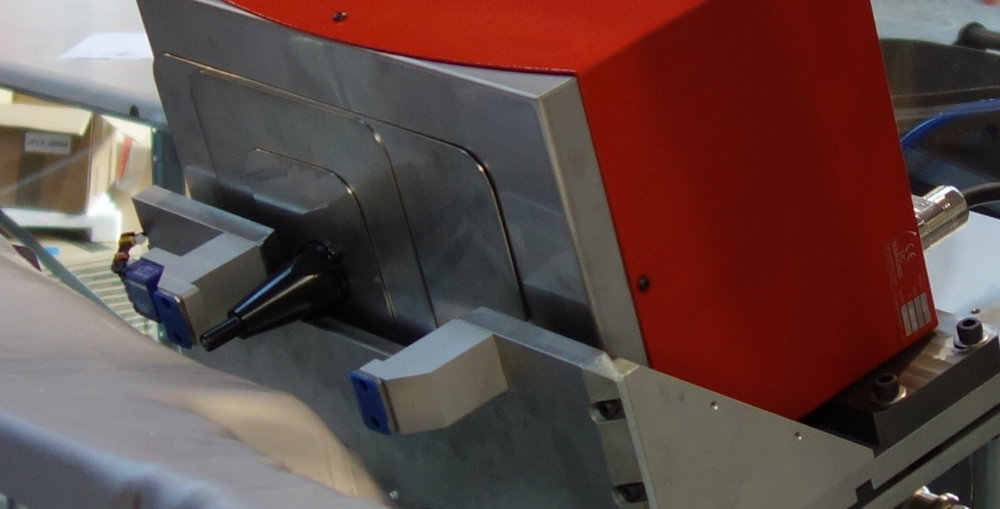

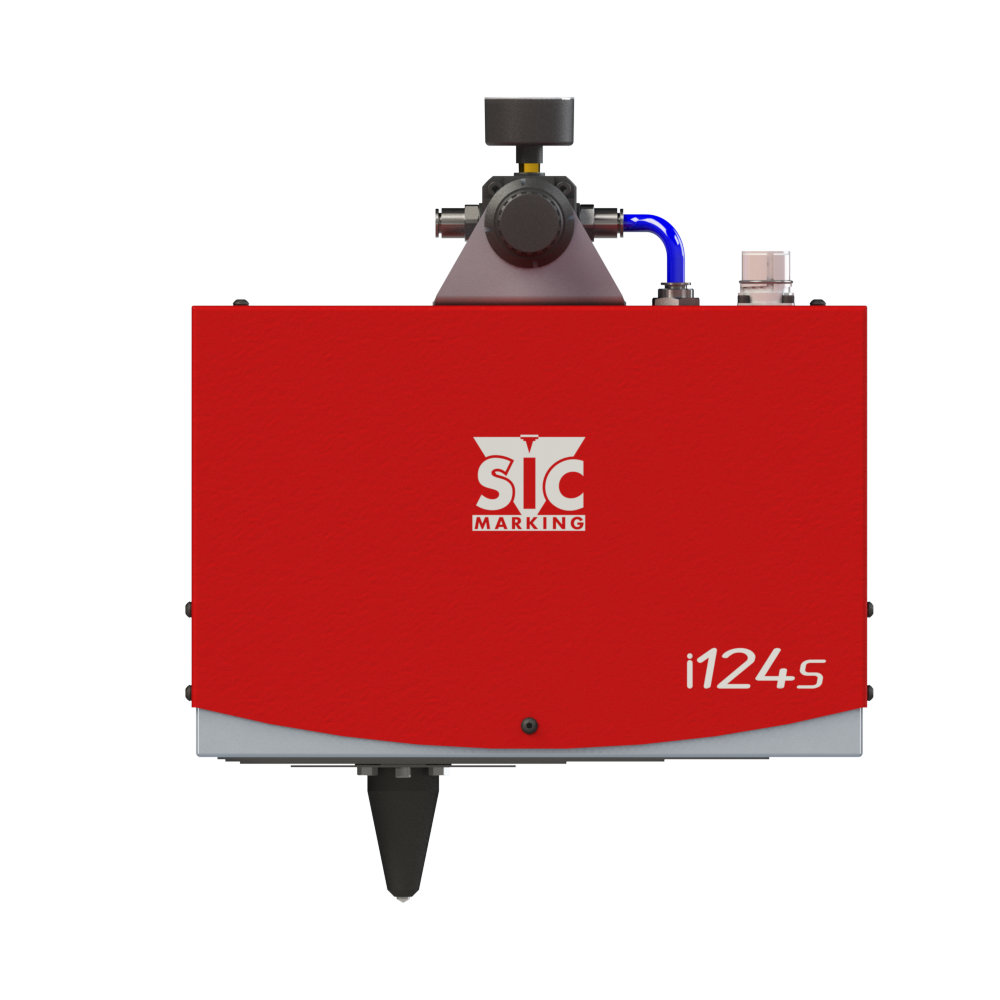

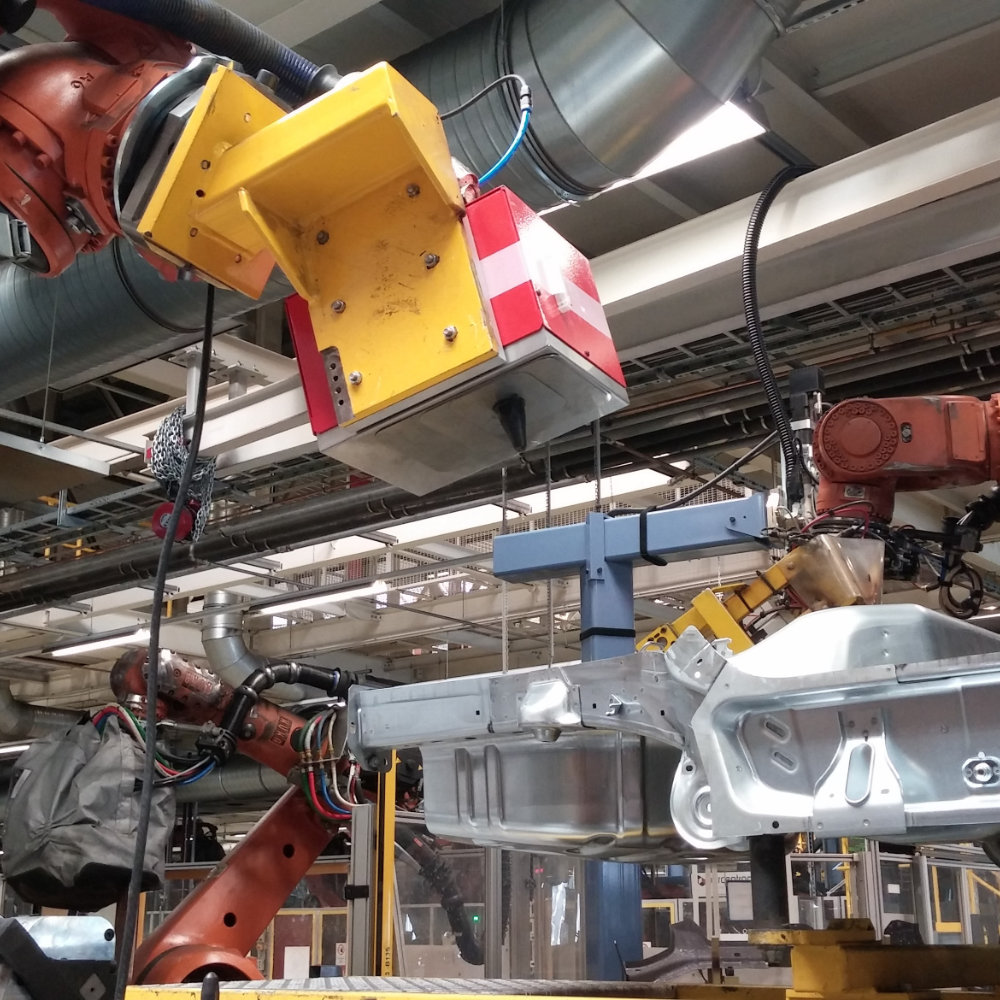

  • i124s
    i124s
  • i124s
    i124s
  • i124s
    i124s
  • i124s
    i124s

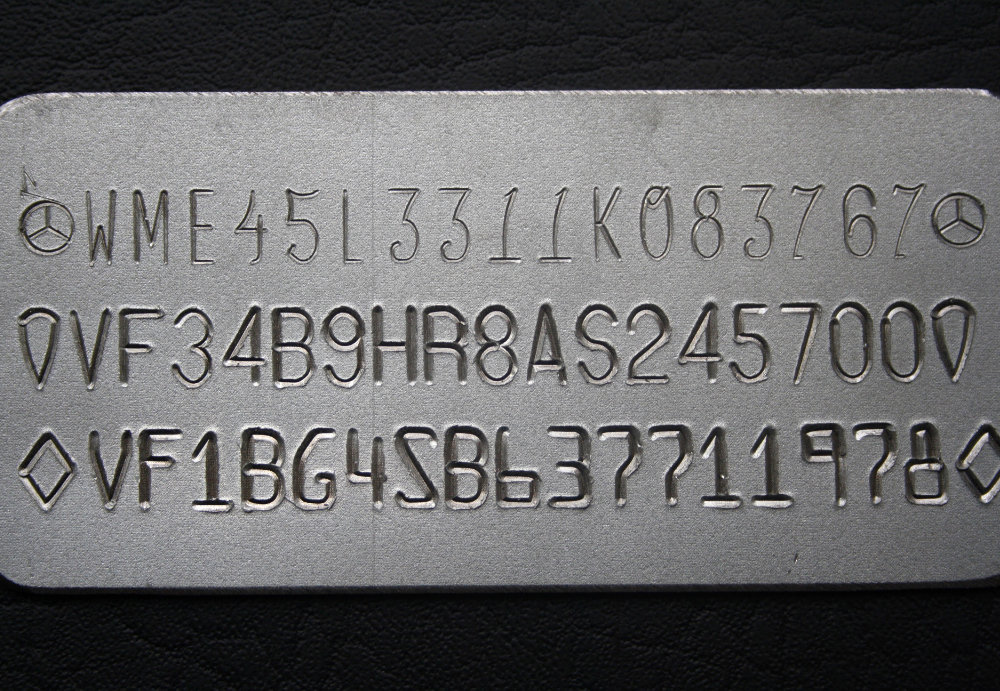

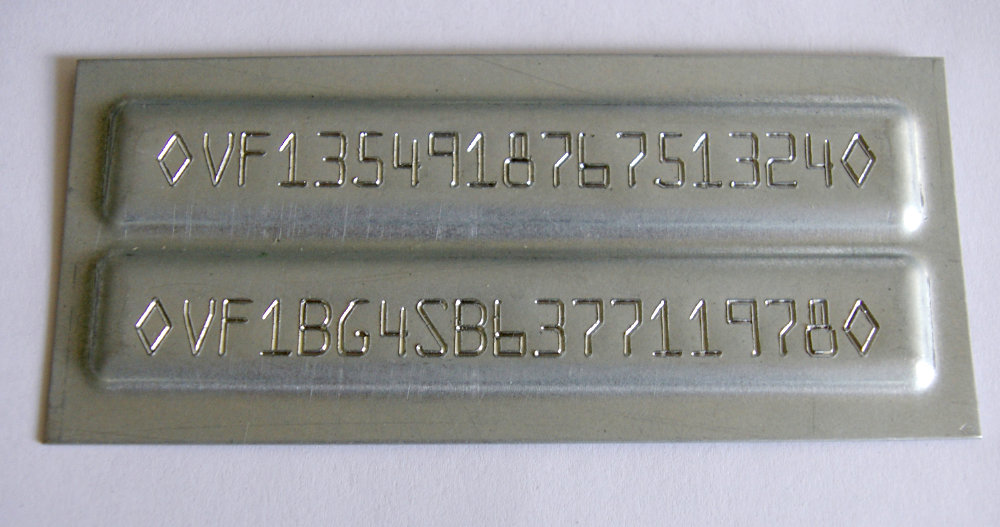

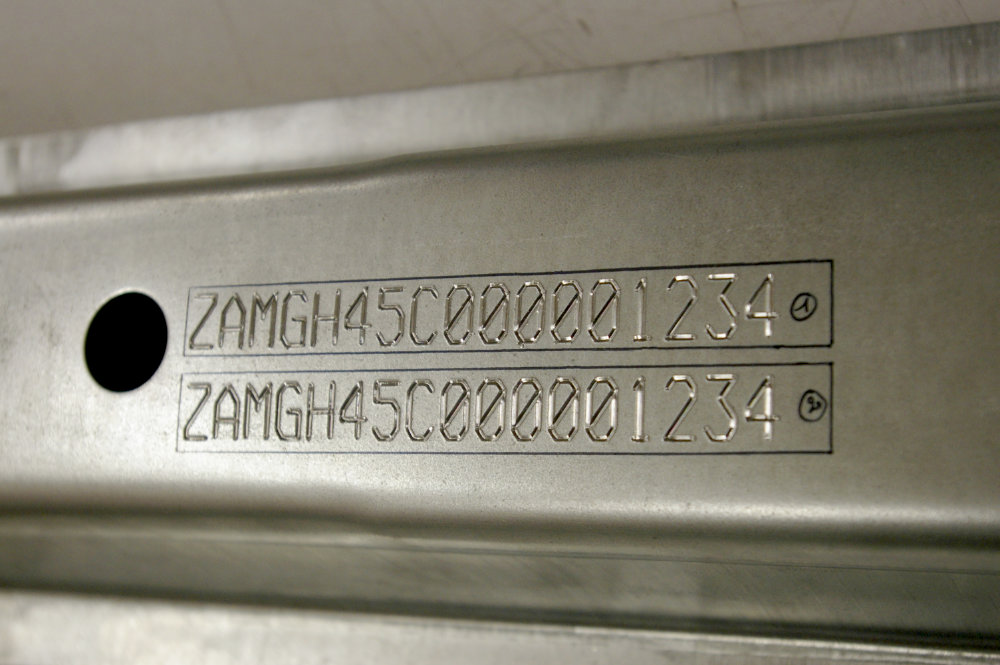

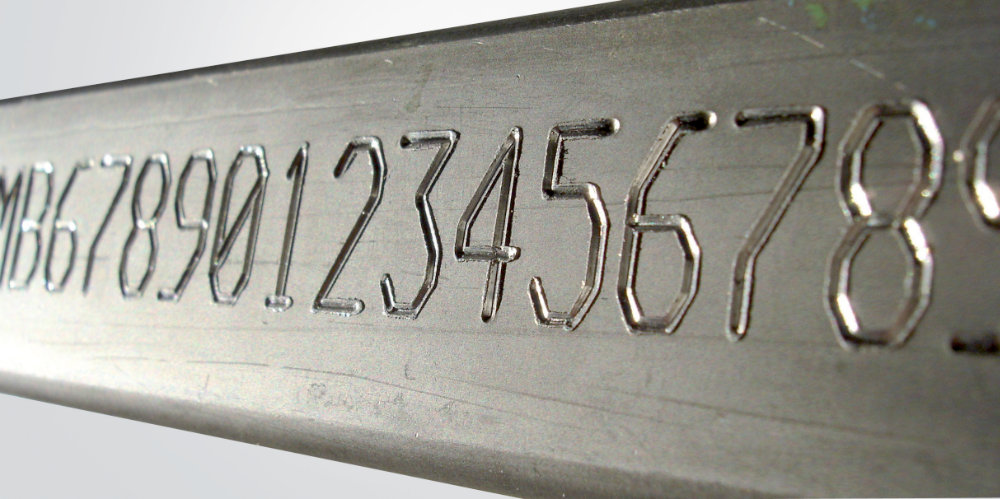

  • vzorka rytie
    vzorka rytie
  • vzorka rytie
    vzorka rytie
  • vzorka rytie
    vzorka rytie
  • vzorka rytie
    vzorka rytie
na objednávku
Robustná integračná rycia značiaca hlava i124s je navrhnutá pre bezproblémovú integráciu do výrobných liniek, hlavne tam, kde je vyžadovaná nízka hlučnosť a vysoká hĺbka značenia.
Výrobca:
Obj. čislo:
e10R-i124s
* skladom držíme veľkosti
10

e10R-i124s rycí stroj

Integračná rycia popisovacia hlava i124s s veľkým značiacim oknom 120 x 60 mm dokáže označiť diely s prevažne rovinným povrchom v mieste značenia a označí akýkoľvek materiál vrátane plastov a kalenej ocele. Pneumatický pohon hrotu zabezpečuje tiché, presné a estetické značky, keďže na rozdiel od mikroúderovej technológie značky sú ryté súvislou čiarou

Vnútorné komponenty stroja sú chránené vysoko odolnými oceľovými krytmi. Kvalita a presnosť polohovania, rýchlosť a výkon integrovaného softvéru z neho robia vysoko výkonný nástroj, ktorý sa ľahko ovláda, a to aj pri minimálnom zaškolení.

  • dokáže označiť rôzne materiály, od plastov po kalenú oceľ (do 62HRC)
  • vibrácie hrotu zabezpečuje pneumatická rycia sústava, takže stroj vyžaduje pripojenie tlakového vzduchu
  • môže sa kombinovať s voliteľným príslušenstvom (stojan, otočná os...)
  • piest priemeru 30 mm alebo 50 mm pre hlboké značenie
  • nová konštrukcia dvojčinnej rycej sústavy
  • snímače na kontrolu správneho vysunutia a zasunutia hrotu zamedzuje vzniku škrabancov
  • detekcia stratených krokov motorov
  • ideálny stroj na značenie VIN čísel
  • vyžaduje si malú údržbu a žiaden spotrebný materiál
  • mechanika navrhnutá pre intenzívne použitie - označí až 3000 dielov za deň
  • spoľahlivý a robustný systém označovania vhodný pre množstvo aplikácií.
ec1_software

Softvér e10

Ponúka ľahké a rýchle vytvorenie všetkých vašich značiacich súborov.

  • pamäť na cca 2000 súborov
  • umožňuje naprogramovať texty, logá, 2D kódy
  • premenné: dátum, čas, sériové číslo, smena
  • štýly textu: rovno, šikmo, do kruhu, zrkadlovo
  • parametre značenia: výška, šírka znakov, font, sila úderu ...
  • história značení, autodiagnostika, štatistiky

K stroju dodávame aj doplnkový softvér SIC TOOLS na programovanie súborov značenia v PC a na spracovanie obrázkov (bitmapových aj vektorových).

Na objednávku dodáme aj špeciálny PC softvér WinSIC, ktorý umožňuje načítavať dáta z databáz.

Parametre

Pre priemysel strojárstvo, automobilový, letecký, hutníctvo, energetika, stavebníctvo, chemický, elektrotechnický
Na materiál kov, plast, farba
Značiace okno 120 x 60 mm
Ovládanie značenia manuálne, z počítača, z PLC
Programovanie súborov v riadiacej jednotke, v počítači
Značiaci hrot karbidový, diamantový
Hĺbka vrypu max. 0,7mm do ocele
Prvky, ktoré je možné značiť text, logo, 2D kód
Komunikačné porty USB, Serial, I/O, Profibus*, Profinet*, Ethernet*
Dĺžka kábla 5 m, 10 m*, 15 m*
Max. tvrdosť dielu 62 HRC
Hmotnosť18 kg
Výška0,36 m
Šírka0,3 m
Hĺbka0,23 m

Video



Príslušenstvo

Stojan
S ručným nastavovaním výšky.
Stojan
Súprava na údržbu
Súprava na údržbu
Ochranný návlek
Na dodatočnú ochranu hlavy pri zváraní, brúsení a pod.
Navlek
Čítačka kódov
Bezdrôtová čítačka čiarových kódov.
Citacka kodov
